Hydraulicky špecifické sústružnícke a frézovacie kompozitné obrábacie centrum: čo to je, ako to funguje a prečo prekonáva konvenčné obrábanie

Čo je to špeciálne hydraulické sústružnícke a frézovacie kompozitné obrábacie centrum?

Hydraulicky špecifické sústružnícke a frézovacie kompozitné obrábacie centrum je viacúčelový CNC obrábací stroj navrhnutý na dokončenie celej sady obrábacích operácií požadovaných hydraulickými komponentmi – telesá ventilov, rozdeľovacie bloky, valcové valce, kryty čerpadiel, koncové uzávery a otvory cievky – v jedinom nastavení upínania obrobku. Na rozdiel od univerzálnych CNC sústruhov alebo obrábacích centier, ktoré zvládajú sústruženie alebo frézovanie oddelene, tieto kompozitné stroje integrujú revolverovú hlavu alebo frézovacie vreteno so živým nástrojom s presným sústružníckym vretenom na rovnakej platforme, čím sa eliminujú medziprocesové premiestňovanie, opätovné upnutie a nahromadené chyby tolerancie, ktorým sa nedá vyhnúť, keď sa hydraulické časti presúvajú medzi samostatnými strojmi.

Označenie „špecifické pre hydrauliku“ nie je len marketingové označenie. Odráža zámernú sadu konštrukčných možností – optimalizáciu geometrie vývrtu, schopnosť vŕtania hlbokých dier, vysoko presné dokončovanie vývrtu, viacosové tvarovanie a pevné upínacie usporiadanie – ktoré riešia špecifické a náročné geometrické požiadavky hydraulických častí. Vývrt cievky hydraulického ventilu musí napríklad dosiahnuť toleranciu valcovitosti len niekoľko mikrónov a povrchovú úpravu Ra 0,2 µm alebo lepšiu v celej svojej hĺbke, aby sa zabezpečila tesnosť prevádzky s nízkou hysteréziou. Všeobecné sústružnícke centrum môže technicky vykonávať požadované operácie, ale nemôže poskytovať tieto tolerancie konzistentne vo výrobe bez osobitnej konštrukčnej pozornosti zameranej na tepelnú stabilitu, presnosť vretena a tlmenie vibrácií.

Vzostup týchto kompozitných sústružníckych a frézovacích centier odráža širší vývoj výroby hydraulických komponentov smerom k vyššej zložitosti, prísnejším toleranciám a kratším dodacím časom. Keďže od hydraulických systémov sa vyžaduje, aby pracovali pri vyšších tlakoch (moderné systémy bežne prekračujú 350 – 450 barov), požiadavky na geometrickú presnosť každého otvoru, tesniacej plochy a priechodu otvorov sú primerane náročnejšie. Efektívne splnenie týchto požiadaviek – bez pracovného postupu na viacerých strojoch, ktorý znásobuje čas nastavenia, zvládanie rizika poškodenia a réžiu kontroly kvality – je presne ten problém, ktorý má riešiť hydraulické obrábacie centrum so sústružnicou-frézou.

Základné schopnosti obrábania, ktoré definujú platformu

Profil spôsobilosti a hydraulické-špecifické sústružnícke a frézovacie kompozitné obrábacie centrum je podstatne širší ako buď CNC sústruh alebo obrábacie centrum pracujúce nezávisle. Pochopenie toho, čo stroj dokáže – a čo je najdôležitejšie – čo robí súčasne alebo v jedinom nastavení – je nevyhnutné na vyhodnotenie toho, či vyhovuje špecifickým požiadavkám na výrobu hydraulických komponentov.

Presné sústruženie a vyvrtávanie hydraulických otvorov

Sústruženie a vnútorné vŕtanie sú základnými operáciami pre väčšinu hydraulických komponentov. Hlavne valcov vyžadujú dlhé, rovné otvory s tesnou valcovitosťou a vynikajúcou povrchovou úpravou, aby sa zabezpečilo tesniace rozhranie pre piesty. Telesá ventilov vyžadujú presne dimenzované a umiestnené otvory cievky. Na hydraulicky špecifickom kompozitnom obrábacom centre sú tieto otvory doplnené dielom držaným v hlavnom sústružníckom vretene pomocou jednobodových sústružníckych nástrojov alebo vyvrtávacích tyčí vybraných pre ich odolnosť voči vibráciám a rozmerovú stabilitu v požadovaných pomeroch hĺbky k priemeru. Rýchlosť vretena, rýchlosť posuvu a hĺbka rezu sú naprogramované tak, aby sa dosiahol požadovaný povrch pri čo najmenšom počte prechodov, čím sa minimalizujú tepelné efekty, ktoré sa hromadia počas dlhých sekvencií obrábania.

Operácie frézovania, vŕtania a krížových dier pomocou živého nástroja

Hydraulické komponenty vždy vyžadujú priechody - krížové otvory, šikmé vŕtanie a pretínajúce sa priechody, ktoré spájajú vnútorné galérie s vonkajšími portami. Tieto operácie vyžadujú, aby bolo hlavné vreteno indexované (alebo aby sa os C držala v presnej uhlovej polohe), zatiaľ čo nástroj na frézovanie alebo vŕtanie pod napätím v revolverovej hlave vykonáva operáciu priečneho alebo čelného frézovania. Na hydraulických špecifických kompozitných strojoch je os C (uhlové polohovanie vretena) plne interpolovateľnou osou, nie iba indexovacím mechanizmom – umožňuje špirálovú interpoláciu, mimoosové vŕtanie a obrábanie zložených uhlových otvorov, ktoré by na sústruhu s jednoduchým zaistením vretena nebolo možné. Typické sú otáčky hnaného nástroja 6 000 – 12 000 ot./min., čo je dostatočné pre karbidové stopkové frézy a vrtáky do legovaných ocelí bežne používaných v hydraulických komponentoch.

Vŕtanie hlbokých dier pre dlhé hydraulické kanály

Mnoho hydraulických potrubí a telies ventilov vyžaduje axiálne priechody, ktoré siahajú hlboko do komponentu – niekedy s pomerom dĺžky k priemeru (L/D) presahujúcim 30:1. Tieto hlboké chodby nemožno vŕtať štandardnými robotníckymi vrtákmi bez odchýlky, hromadenia hádzania a zlyhania odvodu triesok. Špecifické hydraulické obrábacie centrá sú často konfigurované s vyhradenou schopnosťou vŕtania hlbokých dier – buď chladivo cez vreteno pri vysokom tlaku (70 – 150 barovov je bežné pri vŕtaní pištoľou na týchto strojoch), rozšírená podpora vyvrtávacej tyče alebo špeciálne vŕtacie nástavce namontované vo veži. Vysokotlaková chladiaca kvapalina cez os nástroja nepretržite vyplavuje triesky z otvoru, zabraňuje opätovnému rezaniu triesok (čo spôsobuje poškodenie povrchu a lámanie korunky) a poskytuje chladenie na reznej hrane, kde by teplota inak urýchlila opotrebovanie nástroja v hĺbke.

Viacosové kontúrovanie s osou Y a osou B

Pokročilé hydraulicky špecifické sústružnícke a frézovacie kompozitné obrábacie centrá zahŕňajú os Y (možnosť frézovania mimo stredu) a v niektorých konfiguráciách os B (naklápacia revolverová hlava alebo sekundárne otáčanie vretena). Os Y umožňuje vykonávať operácie frézovania a vŕtania mimo stredovú os vretena – kritické pre čelá portov, prvky výstupkov, montážne podložky a plochy, ktoré sú umiestnené excentricky na tele komponentu. Os B umožňuje, aby sa uhly nábehu nástroja počas cyklu obrábania plynule menili, čo umožňuje dokončenie priesečníkov otvorov so zloženým uhlom, podrezania a zložitého obrysovania povrchu bez premiestňovania obrobku. Tieto prídavné osi výrazne rozširujú rozsah geometrií hydraulických komponentov, ktoré je možné dokončiť v jedinom nastavení.

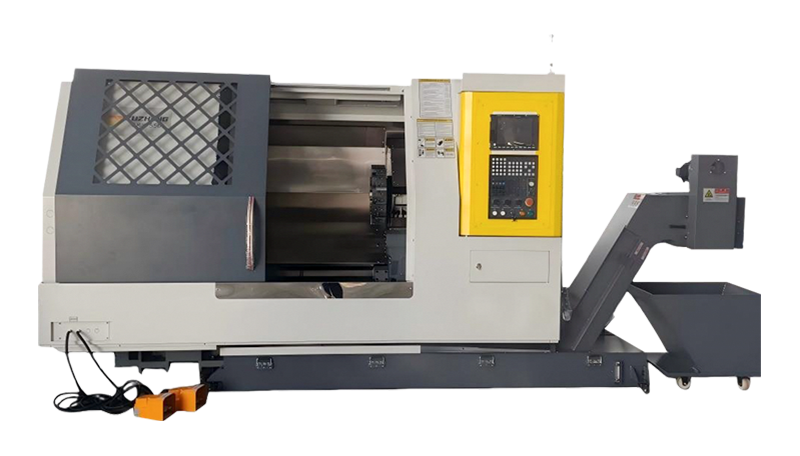

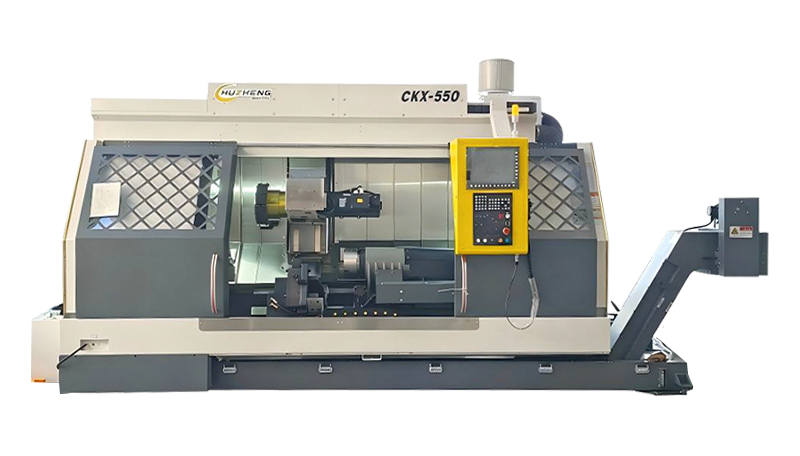

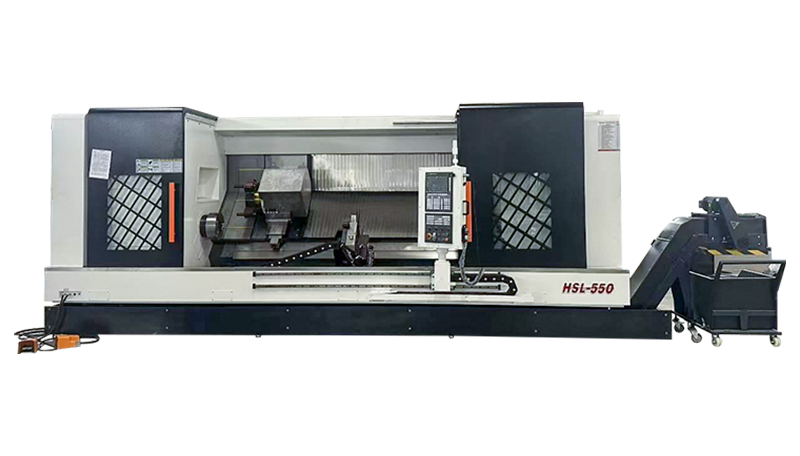

Druhé vreteno (vedľajšie vreteno) pre kompletné obrábanie

Mnohé kompozitné obrábacie centrá špecifické pre hydrauliku obsahujú pomocné vreteno – druhé nezávisle ovládané sústružnícke vreteno, ktoré smeruje k hlavnému vretenu. Po úplnom opracovaní prvého konca súčiastky hlavným vretenom a revolverovou hlavou pomocné vreteno uchopí hotový koniec súčiastky, hlavné vreteno sa uvoľní a revolver opäť zapadne na obrobenie druhého konca súčiastky. Táto schopnosť „done-in-one“ znamená, že aj hydraulické komponenty, ktoré vyžadujú opracovanie na oboch axiálnych koncoch – ako sú hlavy valcov, koncové uzávery a prírubové telesá ventilov – môžu byť úplne dokončené bez akéhokoľvek manuálneho opätovného upnutia, ručnej manipulácie alebo presunu na druhý stroj.

Prečo hydraulické komponenty vyžadujú kompozitné obrábanie v porovnaní s konvenčnými metódami

Požiadavky na geometrickú zložitosť a presnosť hydraulických komponentov vytvárajú špecifické problémy pri obrábaní konvenčnými samostatnými pracovnými postupmi – problémy, na riešenie ktorých sú kompozitné obrábacie centrá jedinečné. Pochopenie týchto problémov v konkrétnom zmysle robí argument pre kompozitné obrábanie oveľa presvedčivejším ako abstraktné argumenty o účinnosti.

Kumulovaná pozičná chyba z viacerých nastavení

Teleso hydraulického ventilu opracované na samostatných sústružníckych a obrábacích centrách sa musí znova upnúť najmenej dvakrát – raz na sústruhu a raz na VMC. Každé opätovné upnutie predstavuje chybu polohy: skľučovadlo alebo prípravok nedrží diel presne na rovnakom mieste a orientácii ako predchádzajúce nastavenie. Tieto chyby sú kumulatívne. Ak každé nastavenie zavedie neistotu polohy ±0,02 mm, proces s dvoma nastaveniami má potenciálnu akumulovanú chybu ±0,04 mm predtým, ako sa aplikujú akékoľvek tolerancie obrábania. V prípade vývrtu cievky, ktorý musí byť koncentrický s vonkajšími prvkami do 0,01 mm celkového hádzania indikátora, táto nahromadená chyba nepredstavuje výrobné riziko – je to zaručený mechanizmus šrotu. Kompozitné obrábanie úplne eliminuje premiestňovanie medzi nastaveniami, pričom všetky prvky sú zachované vzhľadom na jeden základ stanovený na začiatku cyklu obrábania.

Tepelný rast a rozmerový posun v pracovných tokoch viacerých strojov

Časti presúvané medzi strojmi prechádzajú prostredím dielne a menia teplotu. Oceľový valec hydraulického valca pri 35 °C (teplo pri prevádzke sústruhu) sa roztiahne vzhľadom na svoj rozmer pri izbovej teplote. Pri opätovnom upnutí na VMC pri 20 °C a vyvŕtaní na požadovaný rozmer sa priemer otvoru nameraný na stroji bude mierne líšiť od priemeru otvoru nameraného po úplnom vyrovnaní dielu s izbovou teplotou. V prípade hydraulických vývrtov s malou toleranciou je táto tepelná nestabilita v pracovných tokoch na viacerých strojoch trvalým zdrojom rozmerového rozptylu, ktorý si vyžaduje buď pomalé, teplotne stabilizované výrobné metódy alebo štatistickú kontrolu procesu, ktorá akceptuje vyššiu mieru odpadu a prepracovania, než je potrebné. Kompozitné obrábacie centrá s integrovanými systémami tepelnej kompenzácie to riešia udržiavaním konzistentnej tepelnej rovnováhy počas celého cyklu obrábania.

Lead Time, WIP a Handling Damage pri sekvenčnom spracovaní

V bežnom pracovnom postupe na viacerých strojoch sa hydraulické komponenty radia medzi jednotlivými operáciami – čakajú na uvoľnenie sústruhu, potom čakajú na obrábacie centrum a potom čakajú na kontrolu. Tento čas rozpracovanosti (WIP) dramaticky predlžuje výrobné časy, pričom často premieňa niekoľko hodín skutočného času rezania na dni alebo týždne uplynutého výrobného času. Každá manipulácia tiež vytvára príležitosť na poškodenie povrchu presných otvorov, poškodenie závitov alebo vytváranie otrepov na tesniacich plochách. Kompozitné obrábanie komprimuje celý pracovný tok do jedného strojového cyklu, čím sa eliminujú medzioperačné fronty, redukujú sa zásoby WIP a výrazne sa skracuje čas, ktorý uplynie od suroviny po hotový hydraulický komponent.

Technické špecifikácie, ktoré sú dôležité pre obrábanie hydraulických komponentov

Pri hodnotení hydraulicky špecifického sústružníckeho a frézovacieho kompozitného obrábacieho centra viaceré technické špecifikácie priamo určujú, či stroj splní geometrické, povrchové úpravy a požiadavky na produktivitu výroby hydraulických komponentov. Toto nie sú všeobecné špecifikácie obrábacích strojov – odrážajú špecifické požiadavky geometrií hydraulických častí.

Systémy tepelnej kompenzácie

Tepelný posun – zmena rozmerov v konštrukcii stroja spôsobená teplom vznikajúcim počas rezania, otáčania vretena a prevádzky hydraulického systému – je jedným z najvýznamnejších zdrojov rozmerových chýb pri presnom obrábaní. Hydraulicky špecifické sústružnícke a frézovacie kompozitné obrábacie centrá určené na vŕtanie s malou toleranciou musia systematicky riešiť tepelné účinky. Poprední výrobcovia strojov používajú kombináciu symetrických stĺpových a lôžkových štruktúr (takže tepelný rast je skôr geometricky predvídateľný ako náhodný), teplotné senzory v kritických štrukturálnych bodoch, ktoré napájajú kompenzačný algoritmus v reálnom čase v riadiacej jednotke CNC, a nútené chladenie ložísk hlavného a vedľajšieho vretena, krytov matíc guľôčkových skrutiek a lineárnych vedení. Bez účinnej tepelnej kompenzácie je typický rozmerový posun 5 – 15 µm za hodinu prevádzky, čo je dostatočné na vytlačenie presného vývrtu cievky z tolerancie počas dlhej výrobnej série.

Hydraulické komponenty sa najlepšie hodia na kompozitné sústružnícke obrábanie

Zatiaľ čo takmer každý rotačný alebo prizmatický hydraulický komponent má do určitej miery prospech z kompozitného obrábania, určité rodiny komponentov predstavujú aplikácie s najvyššou hodnotou, kde sa najjasnejšie prejavia výhody produktivity a kvality hydraulického obrábacieho centra špecifického pre sústružnícke frézy.

Sudy hydraulického valca

Hlavne valcov sú základnou aplikáciou kompozitného obrábania. Vonkajší profil – otočený OD, príruby a výstupky portov – musia byť sústredné s vnútorným otvorom, aby sa zabezpečila rovnomerná hrúbka steny a štrukturálna integrita pri prevádzkovom tlaku. Samotný vývrt vyžaduje povrchovú úpravu Ra 0,4 µm alebo lepšiu (často následne honovanú na Ra 0,1–0,2 µm), presnú valcovitosť po celej dĺžke vývrtu a správne umiestnené a dimenzované otvory. Formy závitov na oboch koncoch a opracovanie vonkajších portov sú štandardné funkcie. Všetky tieto operácie sa vykonávajú v jedinom nastavení na hydraulicky špecifickom rotačnom frézovacom centre, pričom druhý koniec je dokončený pomocným vretenom, čím sa vytvorí úplne hotový valec pripravený na konečné honovanie bez akejkoľvek medziľahlej manipulácie alebo opätovného upínania.

Telesá ventilov a telesá cievok

Telesá smerových regulačných ventilov obsahujú viaceré otvory cievky, priechody s priečnymi otvormi, pilotné priechody, odtokové priechody a čelá vonkajších priechodov – všetky musia byť presne dimenzované a umiestnené voči sebe, aby sa zabezpečila správna činnosť ventilu a nulový vnútorný únik pri menovitom tlaku. Tolerancia priemeru otvoru cievky je typicky H6 alebo H7 (niekoľko mikrónov nad nominálnu hodnotu), s valcovitosťou regulovanou na 3–5 µm a povrchovou úpravou na Ra 0,2–0,4 µm. Hydraulicky špecifické kompozitné obrábacie centrum vyrába tieto otvory z pevného materiálu na sústružníckom vretene, potom indexuje os C na vŕtanie a frézovanie všetkých priečnych otvorov, čela portov, pilotných priechodov a identifikačných značiek v rovnakom nastavení – zaisťuje, že každý priechod pretína jeho zamýšľaný otvor v presne špecifikovanom mieste a uhle.

Kryty hydraulického čerpadla a motora

Kryty piestového čerpadla a motora vyžadujú presné vŕtanie pre bežnú plochu bloku valcov, tesniace čelá dosky otvoru, otvory ložísk hriadeľa a prvky montáže rozvodovej dosky. Sústrednosť otvoru ložiska hriadeľa s otvorom bloku valcov je kritická – nesúososť spôsobuje nerovnomerné zaťaženie piestu, zvýšené trenie a predčasné opotrebovanie. Na hydraulicky špecifickom sústružníckom centre sú vŕtanie ložiska a vŕtanie bloku valcov obrobené v rovnakom vzťažnom bode vretena, vďaka čomu je sústrednosť funkciou presnosti vretena stroja a nie tolerančného súboru dvoch samostatných nastavení. Frézovanie obličkovitých otvorov portov, časovacích otvorov, drenážnych kanálov a montážnych skrutiek je dokončené živými nástrojmi v rovnakom cykle.

Rozdeľovacie bloky a komponenty integrovaných obvodov

Hydraulické rozdeľovacie bloky – pravouhlé alebo valcové telesá obsahujúce viacero dutín ventilov, spojovacích priechodov a otvorov portov – predstavujú jednu z najzložitejších viacoperačných výziev v oblasti hydrauliky. Keď má rozdeľovač rotačný alebo takmer rotačný tvar (valcový rozdeľovač, okrúhle rozvádzače), hydraulické-špecifické sústružnícke centrum poskytuje významné výhody oproti konvenčnému 5-osovému obrábaciemu centru, ktoré využíva rotačné sústružnícke vreteno na efektívne hrubovanie a dokončovanie vonkajších prvkov predtým, ako živé nástroje dokončia dutinu otvoru a sieť priechodov. Pre viac prizmatické rozvody obsahujú niektoré konfigurácie kompozitných obrábacích centier revolverovú hlavu s osou B alebo sekundárne frézovacie vreteno, ktoré sa približuje k dielu z viacerých smerov, čím sa doplní celá sieť otvorov bez premiestňovania obrobku.

Nástrojové systémy a upínanie obrobkov pre hydraulické obrábanie dielov

Výkon sústružníckeho a frézovacieho kompozitného obrábacieho centra špecifického pre hydrauliku je len taký dobrý, ako dobré sú nástroje a systémy upínania obrobkov, ktoré sa s ním používajú. Pri obrábaní hydraulických komponentov je výber nástrojov riadený kombináciou požiadaviek na vysokú presnosť, náročných materiálov a potreby procesnej spoľahlivosti počas dlhých výrobných sérií.

Vyvrtávacie tyče a antivibračné držiaky nástrojov

Vnútorné vyvrtávanie vývrtov hydraulických cievok a vývrtov valcov pri vysokých pomeroch hĺbky k priemeru vytvára náročné prostredie pre výkon vyvrtávacej tyče. Dlhé, štíhle vyvrtávacie tyče sú náchylné na chvenie – samobudené vibrácie, ktoré vytvárajú skôr charakteristickú vrúbkovanú povrchovú úpravu než hladký povrch otvoru potrebný na hydraulické tesnenie. Na hydraulických špecifických kompozitných obrábacích centrách sa vyvrtávacie tyče z karbidu wolfrámu (ktoré majú trojnásobnú tuhosť ocele) používajú na vyvŕtanie do hĺbky približne 6× priemeru. Pre hlbšie otvory umožňujú aktívne vyvrtávacie tyče tlmiace vibrácie s vyladenými tlmičmi hmoty v stopke – pomocou viskóznej tlmenej zotrvačnej hmoty, ktorá absorbuje energiu vibrácií pri vlastnej frekvencii nástroja – presné vyvrtávanie pri pomeroch L/D 10:1 alebo viac bez chvenia.

Presné skľučovadlá a klieštinové skľučovadlá

Presnosť uchytenia obrobku priamo určuje sústrednosť otvoru a hádzanie. Na obrábanie hydraulických komponentov sú na hlavnom vretene hydraulických špecifických kompozitných strojov štandardné hydraulické alebo pneumatické skľučovadlá s kalenými presnými čeľusťami brúsenými na konkrétny priemer komponentu. Brúsenie čeľustí (brúsenie čeľustí skľučovadla in-situ pri upnutí v skľučovadle pri prevádzkovom upínacom tlaku) eliminuje vlastné hádzanie štandardných čeľustí skľučovadla – znižuje celkové hádzanie indikátora držaných obrobkov na 0,005 mm alebo menej. Pre menšie komponenty, ako sú cievky, sa uprednostňujú klieštinové skľučovadlá s hádzaním 0,003 mm alebo lepším, ktoré poskytujú vynikajúcu presnosť uchopenia a sústrednosť v porovnaní s čeľusťovými skľučovadlami pri týchto menších priemeroch.

Živé držiaky nástrojov a revolverové systémy VDI/BMT

Presnosť poháňaných nástrojov používaných na vŕtanie krížových otvorov a frézovanie otvorov v hydraulických komponentoch v podstate závisí od rozhrania revolverovej hlavy a kvality držiaka poháňaného nástroja. Moderné kompozitné obrábacie centrá špecifické pre hydrauliku využívajú buď rozhrania na montáž nástrojov VDI (Verein Deutscher Ingenieure) alebo BMT (Base Mount Turret). Poháňané držiaky nástrojov v štýle BMT ponúkajú väčšiu tuhosť a nižšiu hádzavosť ako ekvivalenty VDI, pretože príruba držiaka nástroja sedí priamo na čele revolverovej hlavy a nie v kužeľovom vývrte – významná výhoda pri vŕtaní presných priečnych otvorov do tvrdej ventilovej ocele s karbidovými vrtákmi s malým priemerom, kde hádzanie vrtáka priamo spôsobuje chybu polohy otvoru a zlomenie vrtáka.

Funkcie CNC riadenia Nevyhnutné pre programy hydraulických komponentov

Riadiaca jednotka CNC na sústružníckom a frézovacom kompozitnom obrábacom centre špecifickom pre hydrauliku musí zvládnuť úroveň zložitosti programovania ďaleko za štandardným dvojosovým CNC sústruhom. Viacosová interpolácia, synchronizácia podvretena a rutiny merania počas procesu sú štandardnými požiadavkami na programy hydraulických dielov.

• Simultánna viacosová interpolácia: Schopnosť interpolovať osi X, Z, Y, C a B súčasne v jedinom obrábacom bloku umožňuje obrábanie zložitých geometrií otvorov, zložených uhlových vŕtaní a kontúrovaných povrchov v jedinej súvislej dráhe nástroja namiesto sekvencie aproximujúcich lineárnych pohybov. Táto schopnosť je nevyhnutná pre priesečníky portov zložených uhlov v telesách ventilov, kde sa kanály musia stretávať v špecifikovaných uhloch vo viacerých rovinách.
• Prenos dielu a synchronizácia podvretena: Pri prenášaní obrobku z hlavného vretena na pomocné vreteno musí ovládač pred uchopením presne synchronizovať otáčky vretena a polohu — potom koordinovať uvoľnenie hlavného skľučovadla so záberom pomocného skľučovadla, aby nedošlo k pádu alebo deformácii obrobku. Moderné CNC riadiace jednotky vykonávajú tento prenos automaticky z naprogramovanej sekvencie G-kódu, pričom udržiavajú rýchlosť vretena a fázové zarovnanie v rámci zlomkov stupňa počas prenosu.
• Priebežné meranie a adaptívne riadenie: Mnohé kompozitné obrábacie centrá špecifické pre hydrauliku sú vybavené dotykovými snímacími systémami, ktoré merajú kritické priemery dier, hádzanie a polohy prvkov medzi obrábacími operáciami v rámci toho istého programového cyklu. Riadiaca jednotka CNC porovnáva namerané rozmery s nominálnymi hodnotami a automaticky upravuje korekcie nástroja, aby kompenzovala opotrebovanie nástroja alebo tepelný posun – udržiavanie priemerov dier v rámci tolerancie počas dlhých výrobných sérií bez zásahu operátora alebo triedenia kontroly po obrábaní.
• Realizácia tepelnej kompenzácie: CNC číta vstupy teplotných snímačov zo štrukturálnych monitorovacích bodov a aplikuje korekcie polohy osí na riadiacej úrovni – zvyčajne sa aktualizujú každých niekoľko minút – na zrušenie rozmerových účinkov tepelného rastu stroja. Pre tolerancie hydraulického otvoru v rozsahu ±0,005 mm môže táto aktívna kompenzácia znamenať rozdiel medzi schopným, stabilným procesom a procesom, ktorý si vyžaduje neustále manuálne nastavovanie, aby zostal v rámci tolerancie.
• Konverzačné programovanie pre hydraulické funkcie: Niektorí výrobcovia strojov ponúkajú moduly konverzačného programovania špecifické pre aplikácie pre funkcie hydraulických komponentov – cykly dokončovania vŕtania cievky, vzory vŕtania s priečnymi otvormi, cykly frézovania závitov na porte – ktoré umožňujú operátorom definovať parametre funkcie (priemer, hĺbku, polohu, tvar závitu) v jednoduchých konverzačných ponukách namiesto písania surového G-kódu. Tieto moduly výrazne znižujú čas programovania a chyby programovania pre štandardné rodiny hydraulických dielov.

Hodnotenie a výber špeciálneho hydraulického sústružníckeho obrábacieho centra

Investícia do hydraulického sústružníckeho a frézovacieho kompozitného obrábacieho centra je významným kapitálovým záväzkom. Správny výber si vyžaduje prejsť od špecifikácií brožúry k disciplinovanému hodnotiacemu procesu, ktorý prispôsobuje schopnosti stroja požiadavkám výroby.

Najprv definujte rozsah komponentov

Predtým, ako sa obrátite na výrobcov strojov, dôkladne charakterizujte skupiny hydraulických komponentov, ktoré chcete obrábať: maximálny a minimálny priemer otvoru, maximálna dĺžka a hmotnosť dielu, pomery L/D kritických otvorov, uhlová zložitosť vzorov otvorov, špecifikácie materiálu (tvárna liatina, uhlíková oceľ, legovaná oceľ, nehrdzavejúca), požiadavky na povrchovú úpravu tesniacich otvorov a objemy výroby. Tieto údaje definujú nemennú minimálnu špecifikáciu pre každý kľúčový parameter stroja – veľkosť otvoru vretena, dráhu osi Y, rýchlosť poháňaného nástroja, tlak chladiacej kvapaliny – a bránia zakúpeniu stroja, ktorý v skutočnosti nedokáže spracovať vami zamýšľaný sortiment komponentov.

Požiadajte o test rezania vašich skutočných dielov

Jediným spoľahlivým spôsobom, ako overiť, že konkrétne hydraulické obrábacie centrum špecifické pre kompozity bude spĺňať vaše požiadavky na toleranciu vo výrobe, je vykonať test rezania s použitím vášho skutočného materiálu komponentov a geometrie na kandidátskom stroji. Renomovaní výrobcovia strojov uľahčia rezné testy vo svojich predvádzacích centrách. Prineste si svoje vlastné rezné nástroje a doštičky, ak ste si stanovili preferencie nástrojov, alebo dovoľte konštruktérovi stroja vybrať nástroje – ale po testovacom cykle zmerajte každý kritický rozmer sami pomocou kalibrovaného meracieho zariadenia. Zamerajte sa najmä na valcovitosť vývrtu v celej hĺbke, sústrednosť vývrtu k vonkajším referenčným prvkom, presnosť polohy krížového otvoru a povrchovú úpravu priemerov vývrtu cievky.

Vyhodnoťte skúsenosti staviteľa v oblasti hydraulického priemyslu

Nie všetci výrobcovia sústružníckych strojov majú rovnaké skúsenosti s obrábaním hydraulických komponentov. Hľadajte konkrétne staviteľov, ktorí môžu poskytnúť referenčné zákaznícke inštalácie vo výrobe hydraulických komponentov, aplikačných inžinierov, ktorí rozumejú špecifickým požiadavkám na toleranciu a povrchovú úpravu hydraulických tesniacich rozhraní, a infraštruktúru podpory po predaji schopnú rýchlo reagovať na problémy procesu. Aplikačná podpora – pomoc pri vývoji optimálnej nástrojovej stratégie, rezných parametrov a programovej štruktúry pre vaše špecifické hydraulické diely – je často rovnako cenná ako samotný stroj pri dosahovaní rýchleho nábehu na stabilnú výrobu.

Celkové náklady na vlastníctvo nad rámec kúpnej ceny

Obstarávacia cena hydraulického špecifického sústružníckeho a frézovacieho kompozitného obrábacieho centra je len jednou zložkou celkových nákladov na vlastníctvo. Faktor v investíciách do nástrojov na počiatočné nastavenie nástrojov, dopravník triesok a filtračné systémy chladiacej kvapaliny dimenzované pre obrábané materiály, čas na programovanie na vývoj a overenie programov prvých kusov pre každú rodinu dielov, náklady na preventívnu údržbu a náhradné diely a hodnota produktivity v podobe skráteného času nastavenia, zníženého WIP a eliminovanej manipulácie medzi strojmi. Keď sú zahrnuté tieto faktory, ekonomický dôvod pre dobre špecifikované kompozitné obrábacie centrum v porovnaní s konvenčným viacstrojovým pracovným postupom je zvyčajne presvedčivý – najmä pre akýkoľvek hydraulický komponent vyžadujúci viac ako dve samostatné nastavenia na konvenčnom zariadení.

Sústružnícke a frézovacie kompozitné obrábacie centrum špecifické pre hydrauliku predstavuje zásadný posun v tom, ako sa vyrábajú náročné hydraulické komponenty – stláčanie pracovných tokov viacerých strojov do cyklov s jedným nastavením, eliminovanie nahromadenej chyby polohy a umožnenie povrchovej úpravy a rozmerovej presnosti, ktorú si vysokotlakové hydraulické systémy vyžadujú. Pre každého výrobcu, ktorý vyrába hydraulické komponenty v objeme s prísnymi požiadavkami na toleranciu, nie je táto trieda obrábacích strojov luxusným vylepšením, ale praktickou nevyhnutnosťou pre konkurenciu v kvalite, dodacej dobe a nákladoch na trhu, ktorý naďalej vyžaduje lepší výkon od každého komponentu v hydraulickom okruhu.
