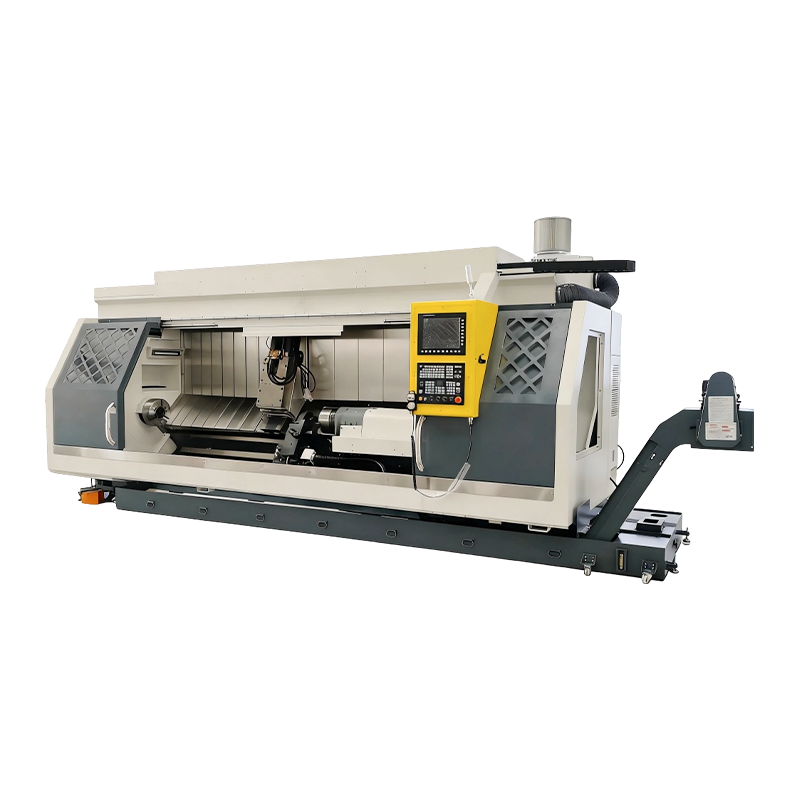

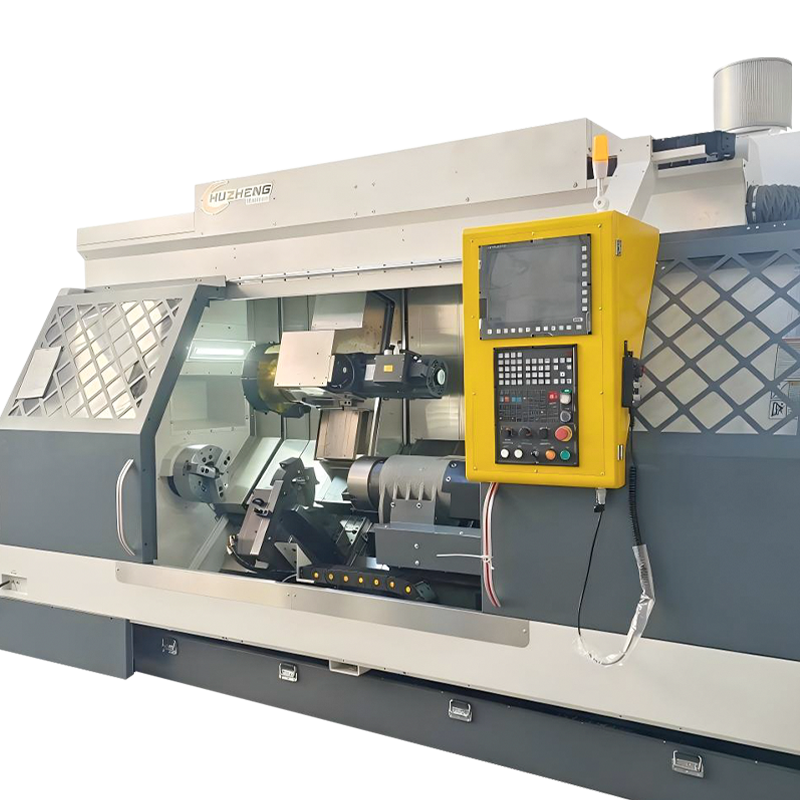

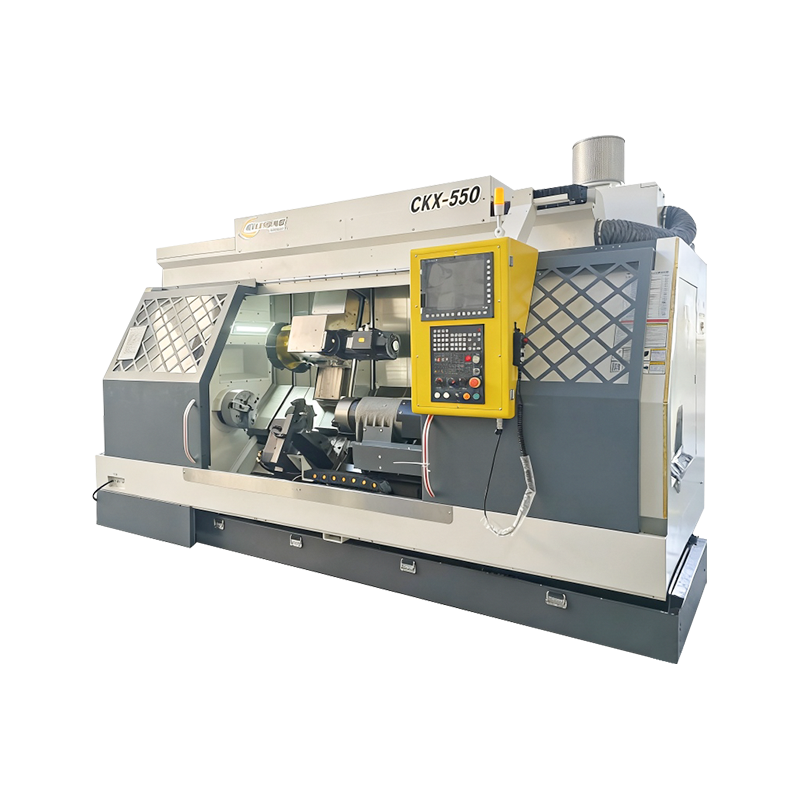

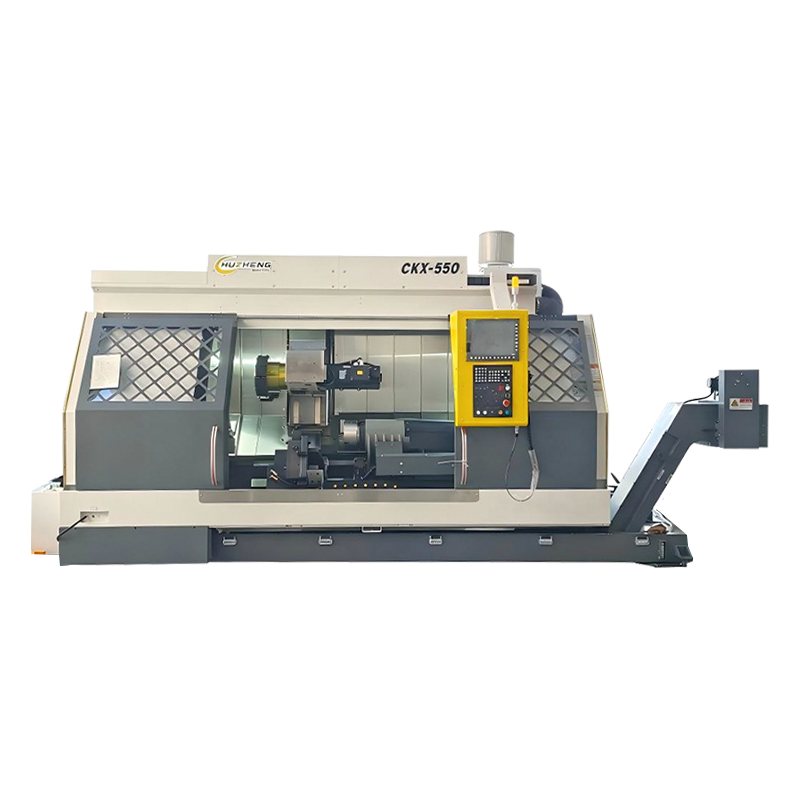

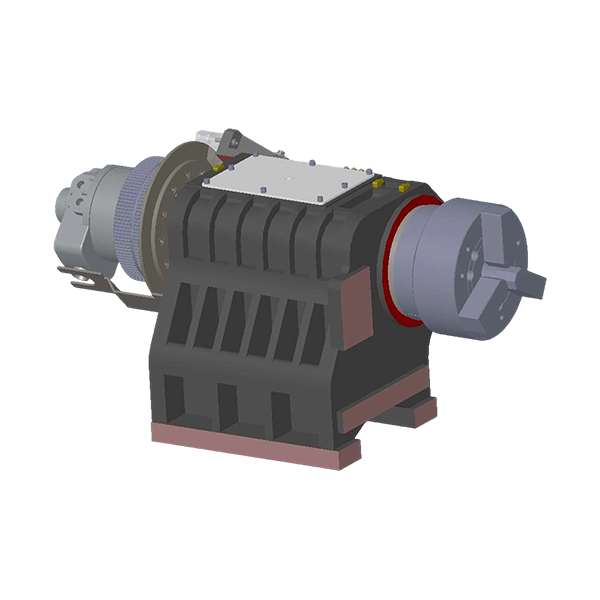

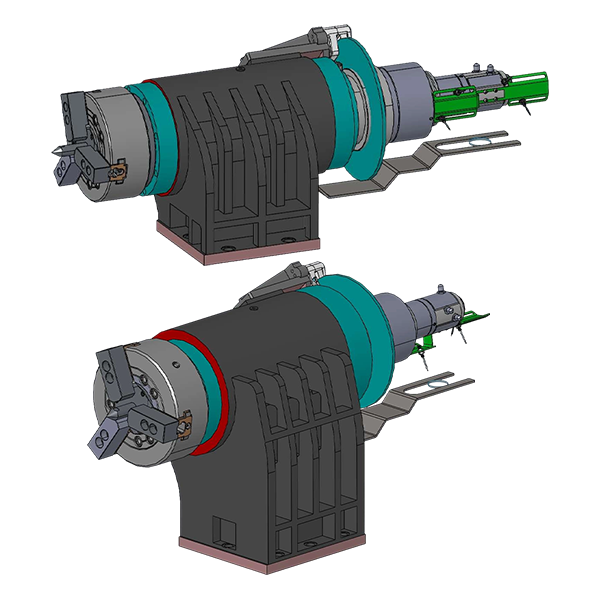

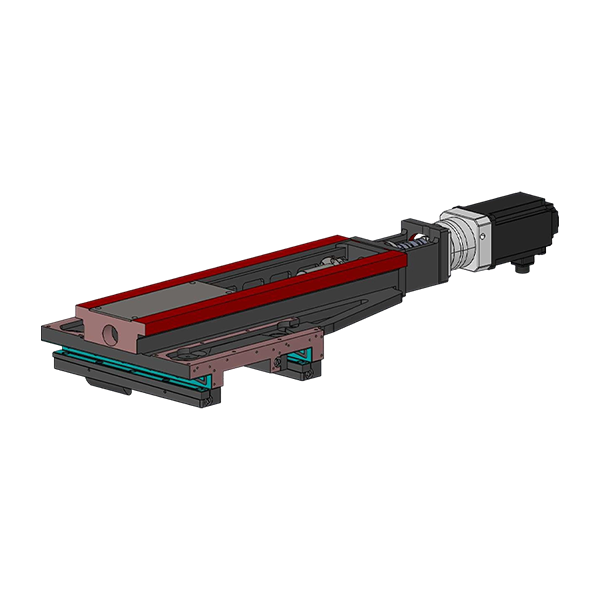

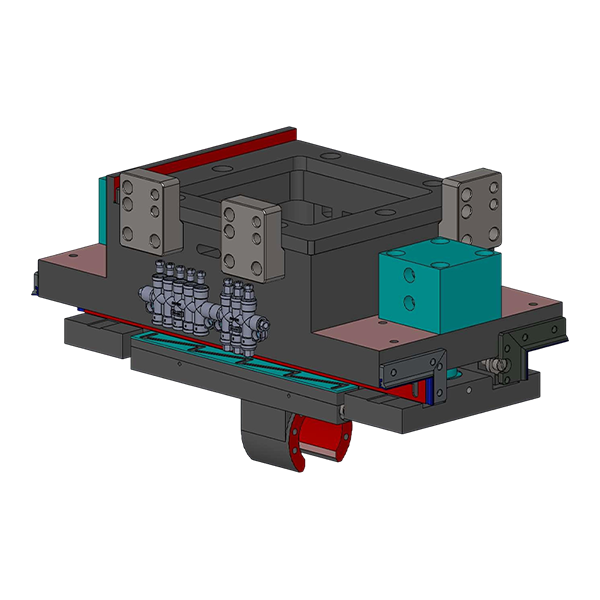

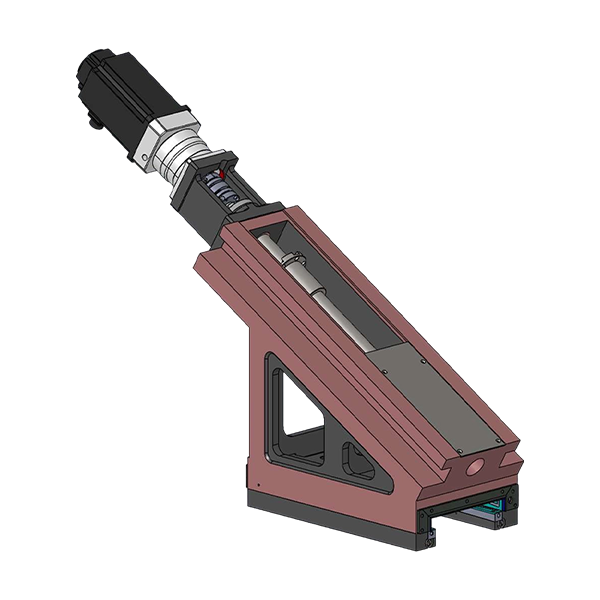

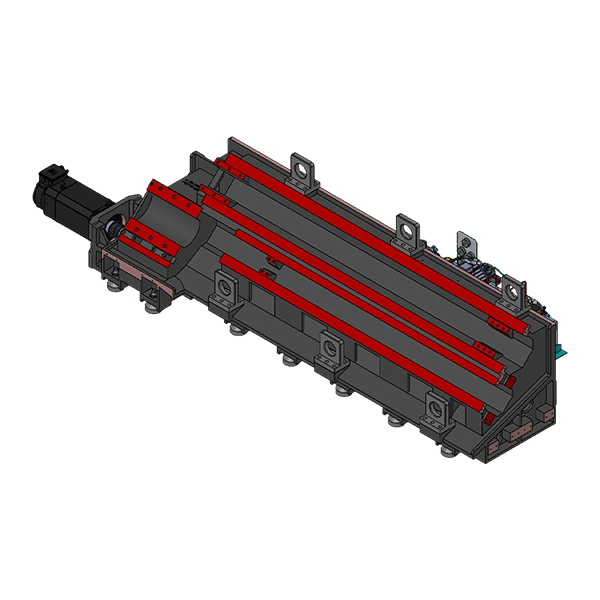

Séria CKX - Prispôsobiteľný dvojvretenový sústružnícky a frézovací stroj

Keď Turn-Mill Composite skutočne porazí „Sústruh“

A efektívne obrábanie sústružníckeho kompozitného obrábacieho stroja ukazuje svoju výhodu, keď súčiastka potrebuje viacnásobné konverzie základov (sústruženie, frézovanie, vŕtanie, závitovanie, excentrické prvky, šikmé otvory) a tolerančný reťazec je tesný. Ak presúvate diel medzi strojmi, každé opätovné upnutie pridáva chybu plus „skryté náklady“ na čas nastavenia a kontrolu počas procesu.

• Časti s koaxiálnymi prizmatickými vlastnosťami: jedno upnutie lepšie zachováva sústrednosť a skutočnú polohu.
• Stredné dávky s častými výmenami: menej prípravkov a menej ofsetov znižuje čas bez rezania.
• Diely s vysokou hodnotou: riziko šrotu klesá, keď je proces konsolidovaný a monitorovaný v jednom riadiacom systéme.

V našej vlastnej línii sa výskum, vývoj a zlepšovanie procesov sústreďujeme na jednu vec – technológiu sústružníckych fréz – takže rýchlosť iterácie zostáva vysoká a platforma sa stáva zrelší s nižšou mierou zlyhania časom.

Základná stratégia: Ako chrániť sústrednosť a skutočnú pozíciu

Na sústružníckom frézovacom kompozite vaše najväčšie zvýšenie presnosti často pochádza z plánovania základov, a nie z naháňania špecifikácií na úrovni mikrónov. Cieľom je udržať funkčné povrchy vo vzťahu k stabilnému základu nastavenému vo všetkých operáciách.

Praktické pravidlá, ktoré znižujú hromadenie tolerancií

• Najprv otočte primárny umiestňovací priemer a plochu, potom vyfrézujte prvky, ktoré odkazujú na tieto povrchy.
• Použite sondovanie na „uzavretie slučky“ po hrubovaní, pred dokončením kritických vzorov.
• Vyhnite sa opätovnému upnutiu, pokiaľ to nie je nevyhnutné; ak je to potrebné, obnovte nulový bod pomocou sondy vo vretene a vyhradených funkcií lokalizácie.
• Udržujte dráhy nástroja konzistentné s vaším GD&T: povrchy, ktoré riadia toleranciu, dokončite ako posledné, aby ste minimalizovali deformačné efekty.

Bežnou chybou kupujúcich je „nakupovanie špecifikácií“ pri ignorovaní základnej disciplíny. V reálnej produkcii, kontinuita jedného nastavenia je zvyčajne väčšia páka.

Os B vs. pevné frézovanie: Čo získate, čo musíte ovládať

Pridaním osi B (alebo ekvivalentnej schopnosti viacosového frézovania) sa rozšíri obálka prvkov – uhlové plochy, zložené otvory, frézovanie voľného tvaru – bez sekundárnych nastavení. Kompromisom je, že na kalibrácii a procesnej disciplíne záleží viac.

Ak sú vaše diely väčšinou 2,5D frézované na sústruženom polotovare, možno nebudete potrebovať plnú viacosú. Ak to však urobíte, uistite sa, že výrobca má osvedčenú metódu kalibrácie a podporuje overovacie postupy – tu môže výrobca zameraný na výskum a vývoj uľahčiť vlastníctvo.

Čipová kontrola: Skrytý determinant doby prevádzkyschopnosti pri obrábaní kompozitov

Kompozitné rezanie sústružníckym frézovaním vytvára zmiešané typy triesok: dlhé sústružnícke triesky, zlomené frézovacie triesky a vláknité vŕtacie triesky. Odvádzanie triesok nie je kozmetické – má vplyv na povrchovú úpravu, životnosť nástroja, alarmy zaťaženia vretena a dokonca aj opotrebovanie osi, ak triesky recirkulujú.

Čo zapracovať do procesu

• Na sústruženie používajte geometriu lámača triesok; „nevynucujte“ lámanie triesky nadmerným podávaním, ak to poškodí povrch.
• Sekvenčné operácie, aby ťažké sústruženie nezakrývalo jemné frézovacie prvky pod trieskami.
• Vysokotlaková chladiaca kvapalina je najcennejšia na hlboké vŕtanie, upichovanie a lepivé materiály.
• Sledujte nabaľovanie triesok okolo pomocného vretena/sekundárneho upínacieho priestoru; je častým zdrojom neočakávaných výpadkov.

Pri hodnotení strojov sa pýtajte na dizajn odvodu triesok a použiteľnosť. V skutočných obchodoch, stabilita čipu sa často rovná stabilite výroby .

Tepelné správanie: Prečo sa stáva „dobré ráno, popoludnie zlé“.

Kompozitné stroje sústreďujú viac zdrojov tepla do jedného krytu: hlavné vreteno, frézovacie vreteno, servá, guľôčkové skrutky a často aj druhé vreteno. S posunom teploty sa zväčšujú aj stredové body nástroja a rast vretena – obzvlášť viditeľné na dlhých častiach alebo hlbokých otvoroch.

Obchodná taktika na stabilizáciu presnosti

• Zahrejte sa pomocou reprezentatívnych otáčok vretena a pohybu osí, nielen chodu naprázdno.
• Po dosiahnutí stabilného tepelného stavu stroja dokončite kritické priemery/otvory.
• Na kompenzáciu použite sondovanie: zmerajte referenčný prvok a opravte odchýlky pred konečnými priechodmi.
• Ak je vaša tolerancia tesná, štandardizujte teplotu chladiacej kvapaliny a počas dokončovania nechajte dvierka skrine zatvorené.

Praktický postreh: opakovateľnosť vychádza z tepelnej konzistencie viac ako jednorazové kontroly geometrie.

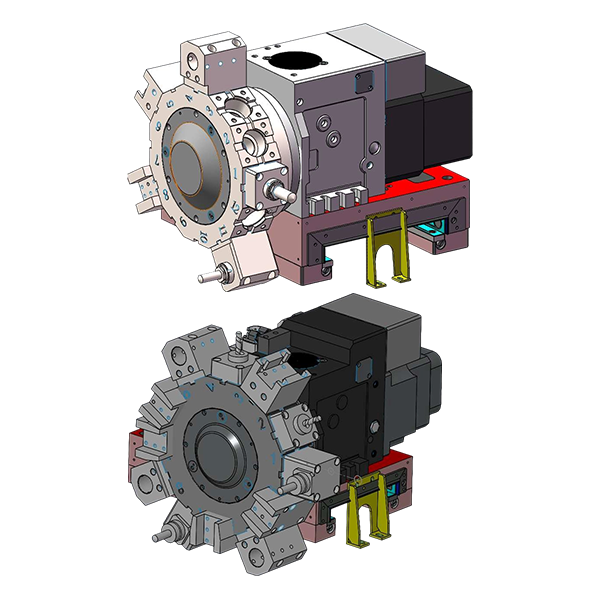

Správa nástrojov: Ako zabrániť kolíziám a skrátiť čas bez rezania

Pretože systémy sústružníckych a frézovacích nástrojov zdieľajú rovnakú pracovnú obálku, správa nástrojov je pákou produktivity aj bezpečnostnou požiadavkou. Kolízie často pochádzajú z prehliadnutých zmien dĺžky nástroja, zle nastavených korekcií obrobku alebo zmiešaných súradnicových konvencií medzi cyklami sústruženia a frézovania.

Procesné kontroly sa oplatí štandardizovať

• Udržiavať a efektívne obrábanie sústružníckeho kompozitného obrábacieho stroja knižnica s overenými meracími dĺžkami a limitmi vysunutia; uzamknúť úpravy za povoleniami.
• Ak je to možné, použite strojové meranie na prednastavovači nástroja, aby ste včas zachytili posun posunu.
• Štandardizovať bezpečné roviny pre sústruženie aj frézovanie; vyhnúť sa „vlastným bezpečným lietadlám“ na programátora.
• Zaveďte protokol suchého chodu pre nové programy: znížený posuv, jeden blok a zaostrenie na kontrolu kolízie v blízkosti skľučovadla/čeľustí.

Aj preto máme náhradné diely a technickú podporu venovanú jednému typu stroja: rýchla odozva má najväčší význam, keď sa snažíte chrániť dobu prevádzky.

Voľby upínania obrobkov, ktoré robia alebo rozbíjajú kompozitné obrábanie

Pri kompozitnej práci na rotačnej fréze robia skľučovadlo a čeľuste viac než len držanie – definujú základ, ovplyvňujú kruhovitosť a určujú, či sú operácie prenosu stabilné. Prílišné upnutie môže deformovať tenkostenné časti; nedostatočné upnutie spôsobuje mikropreklz, ktorý ničí povrchovú úpravu a presnosť polohy.

Bežné scenáre a osvedčené postupy

• Tenké rúrky / krúžky: použite mäkké čeľuste vyvŕtané pri rovnakej upínacej sile ako pri výrobe; dokončiť kritické ID po stabilizácii stresu.

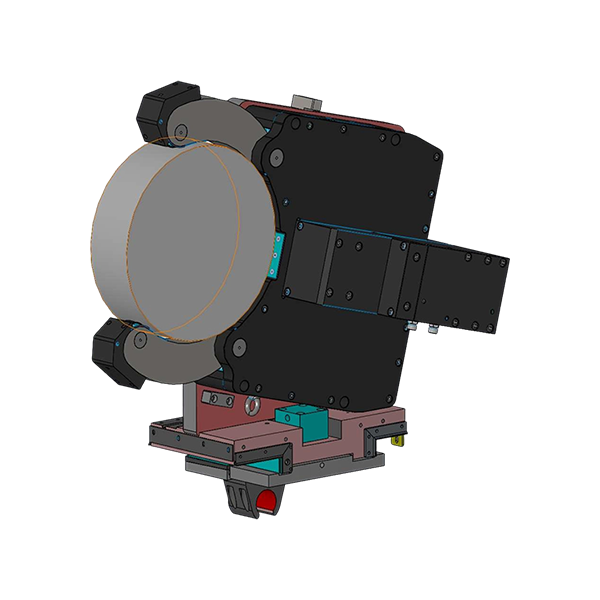

• Dlhé hriadele: použite koník/podperu alebo stabilné riešenia; uprednostnite ovládanie vibrácií pred zvýšením rýchlosti.
• Prenos na pomocné vreteno: pridajte lokalizačný prvok (pilot/rameno), aby druhé uchopenie odkazovalo na známy povrch.
• Frézovanie s vysokým krútiacim momentom na sústruženom materiáli: skontrolujte ozubenie čeľustí a kontaktný vzor; slabý kontakt je tichým zdrojom vravy.

Ak chcete rýchle vyhodnotenie: najprv vylepšite uchytenie obrobku, potom vylaďte parametre – zmeny uchopenia môžu priniesť okamžité zlepšenie výnosu .
