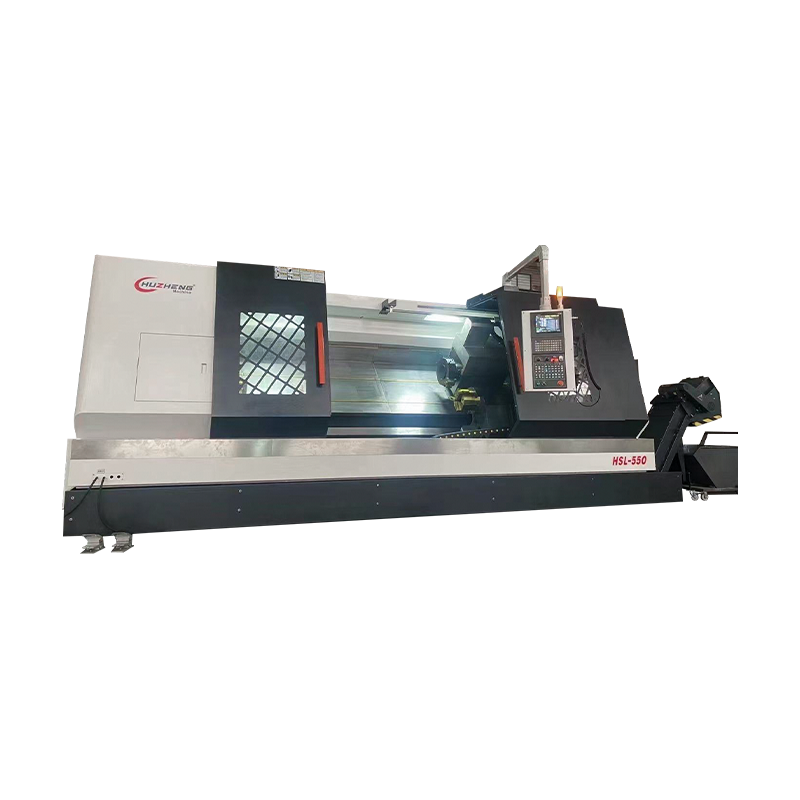

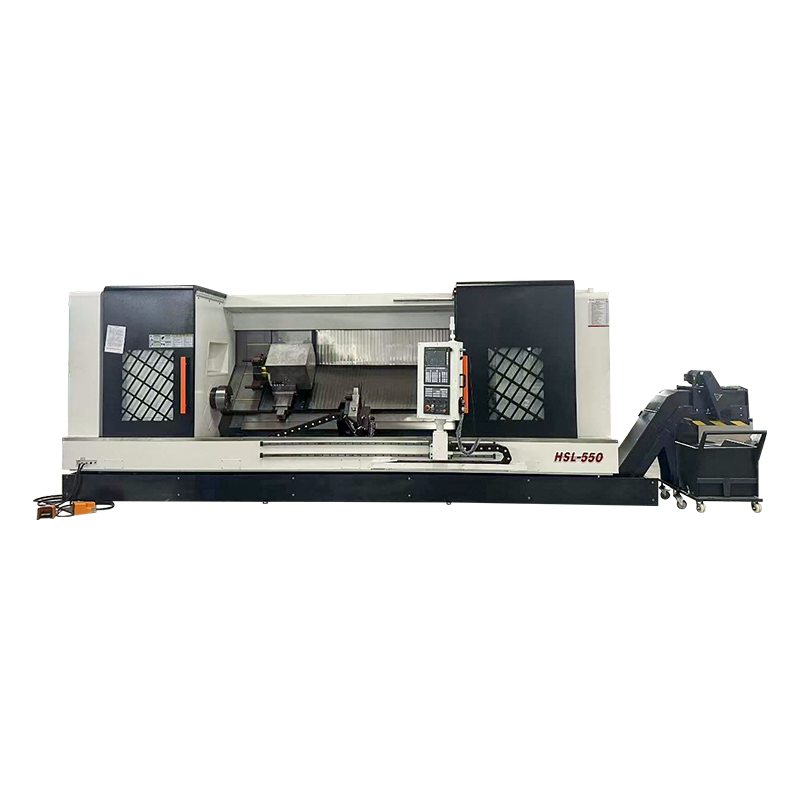

Séria HSL - Vysokovýkonný dvojvretenový sústružnícky a frézovací stroj

Čo skutočne znamená „Heavy-Duty“ pri CNC rezaní

V skutočných dielňach je „ťažký výkon“ menej o hmotnosti brožúry a viac o tom, či stroj dokáže udržať geometriu, keď tlačíte zaťaženie trieskami. Praktické pravidlo: tuhosť sa prejavuje ako stabilné zaťaženie vretena, konzistentná povrchová úprava a opakovateľné rozmery pri rovnakých rezných parametroch. Ak sa vaše diely začnú unášať po niekoľkých hodinách, limitujúcim faktorom je zvyčajne štruktúra, podpora vodiacej dráhy alebo tepelné správanie – nie dráha nástroja.

Ukazovatele tuhosti si kupujúci môžu overiť

• Vystrihnite rovnaký prvok na začiatku a na konci zmeny; porovnať drift veľkosti (tepelná štruktúra).
• Počúvajte chvenie, keď sa zvyšuje posuv – skoré chvenie často naznačuje slabú tuhosť slučky.
• Skontrolujte značky otočenia osi na rovných stenách – tu sa zobrazuje vôľa/ladenie serva a predpätia vodiacej dráhy.
• Zmerajte rovinnosť po ťažkej povrchovej úprave; štrukturálna obnova je dôležitá rovnako ako výkon vretena.

Z našej strany prísne dodržiavame kontrolu kvality od odlievania až po montáž, pretože prísľub „vysokého zaťaženia“ je skutočný len vtedy, keď je celý reťazec tuhosti konzistentný.

Výkon vretena verzus krútiaci moment: Odkiaľ pochádza rezná kapacita

Mnoho kupujúcich porovnáva iba špičkové kW Vysokovýkonný rezací CNC obrábací stroj , ale ťažké rezanie závisí od krútiaci moment pri skutočne používaných otáčkach . Hrubovanie ocele pri nízkych až stredných otáčkach vyžaduje krútiaci moment; vysokorýchlostné dokončovanie vyžaduje silu a rovnováhu. Ak prevádzkujete veľké čelné frézy alebo hlboké drážky, požiadajte o krivku krútiaceho momentu alebo aspoň menovité pásmo krútiaceho momentu.

Návod na rýchle prispôsobenie

Vodiace dráhy a brúsenie: Prečo „plynulý pohyb“ ovplyvňuje presnosť

Stabilita rezu závisí od kvality pohybu. Dokonca aj s dobrými servami, priamosť vedenia, konzistencia predpätia a geometria kontaktu ovplyvňujú vibrácie a chyby obrysu. To je dôvod, prečo sú zariadenia, ako sú povrchové brúsky a brúsky vodiacich dráh, dôležité: umožňujú prísnejšie ovládanie posuvného/valcovacieho rozhrania, kde presnosť skutočne žije.

Bežné príznaky a to, čo zvyčajne naznačujú

• Zvlnený povrch na plochách: rezonančné nerovnomerné trenie alebo nedostatočné tlmenie.
• Rohové vydutia pri kontúrovaní: limity zrýchlenia, chyba sledovania serva alebo prešmykovanie.
• Rozdiely veľkosti medzi osami: nesúlad geometrie vodiacej dráhy alebo problémy so zarovnaním guľôčkových skrutiek.
• Periodické značky: chyba stúpania guľôčkovej skrutky, efekty rozlíšenia kódovača alebo mechanické hádzanie.

V našej výrobnej linke udržiavame brúsenie a montáž v rovnakej slučke kvality, takže plynulosť pohybu zostáva konzistentná od jedného stroja k druhému.

Sústružno-frézovací kompozit: Odkiaľ pochádza skutočná efektivita

Sústružno-frézovací kompozit nie je len „viac funkcií“. Efektívnosť pochádza z redukcie opätovného upnutia a prenosu vzťažných bodov. Zakaždým, keď presuniete diel do druhého nastavenia, pridáte chybu pri skladaní, čas spracovania a riziko šrotu. Pri kompozitnom spracovaní je cieľom jedno upnutie, kompletné opracovanie -obzvlášť cenné pre diely s koaxiálnymi, sústrednými a polohovými toleranciami.

Keď je obrábanie kompozitov najcennejšie

• Diely vyžadujúce tesnú sústrednosť medzi sústruženými OD/ID a frézovanými prvkami.
• Komponenty so šikmými otvormi alebo drážkami, ktoré sa musia vzťahovať na nulový bod otáčania.
• Úlohy s vysokým mixom, kde čas nastavenia prevažuje nad časom rezania.
• Tenkostenné časti, ktoré sa pri uvoľnení a opätovnom upnutí deformujú.

Všetky zdroje výskumu a vývoja investujeme do kompozitnej technológie, pretože rýchlosť iterácie je dôležitá: rýchlejšie inovácie sa premietajú do skutočnej úspory času cyklu vo vašej dielni.

Stratégia udržania práce: Skrytý nákladový faktor

Mnohé „kapacitné“ problémy sú v skutočnosti problémy s udržaním obrobku. Ak sa súčiastka pri zaťažení pohybuje, znížite posuv, pridáte pružinové priechody alebo prijmete šrot – nič z toho sa neukáže v špecifikáciách stroja. A Vysokovýkonný rezací CNC obrábací stroj funguje najlepšie, keď sa tuhosť slučky prípravku zhoduje s tuhosťou slučky stroja.

Praktické kontroly predtým, ako obviníte stroj

1. Označte súčiastku a prípravok, vykonajte hrubovací prechod a potom skontrolujte akýkoľvek posun na svedeckých značkách.
2. Zmerajte skreslenie dielu po uvoľnení; deformácia naznačuje problémy so stratégiou upnutia.
3. Znížte previsy a zväčšite podporné body; tuhosť sa silne mení s pákovým efektom.
4. Skontrolujte kontaktnú oblasť čeľuste/prípravku; malé kontaktné plochy koncentrujú stres a pošmyknutie.

Ak zdieľate svoje typické výkresy dielov a cieľové tolerancie, zvyčajne odporúčam koncepcie upínacích prípravkov, vďaka ktorým je ťažké rezanie skôr predvídateľné ako „krehké“.

Tepelný manažment: Prečo sa presnosť posúva pri strednej zmene

Tepelné správanie je jedným z najviac prehliadaných faktorov pri ťažkom rezaní. Teplo pochádza z ložísk vretena, motorov, reznej energie, teploty chladiacej kvapaliny a kolísania okolia. Výsledkom je pomalá zmena geometrie. Dôležité nie je „žiadne teplo“, ale predvídateľné, kompenzovateľné teplo .

Na čo by sa mali kupujúci pýtať

• Čas zahrievania na stabilizáciu kľúčových rozmerov pri typických otáčkach/zaťažení.
• Usporiadanie chladenia (vreteno, motory, guľôčkové skrutky) a regulácia teploty chladiacej kvapaliny.
• Schopnosť tepelnej kompenzácie v systéme CNC (ak je k dispozícii).
• Opakovateľnosť po prechodoch z nečinnosti na rezanie (bežné v predajniach).
