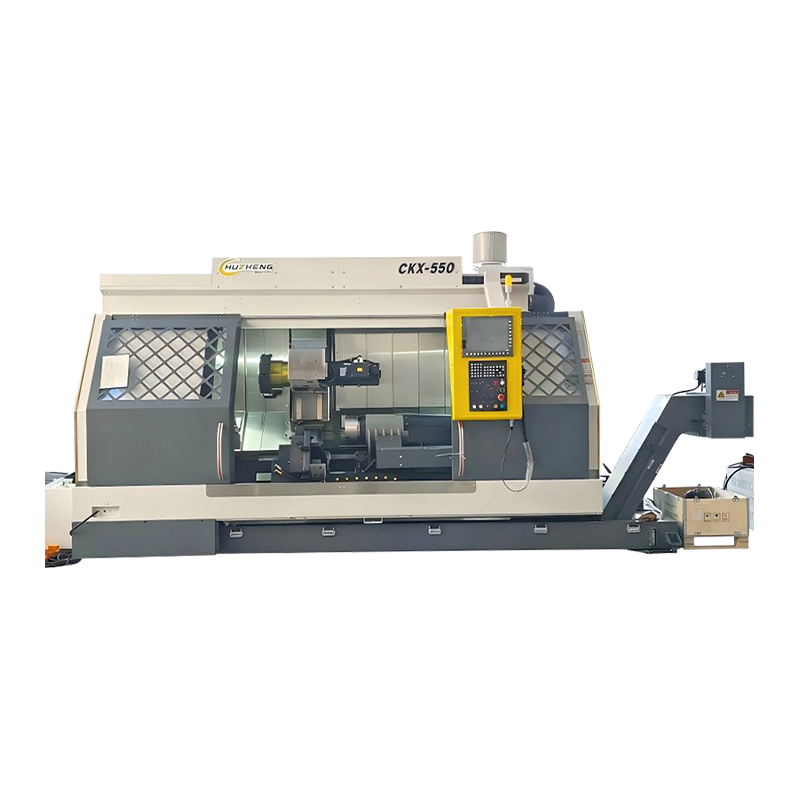

Čo je to dvojvretenové obrábacie centrum?
Dvojvretenové obrábacie centrum je CNC obrábací stroj vybavený dvoma nezávislými vretenami – každé schopné držať a otáčať rezný nástroj – namontované na jednej platforme stroja. Na rozdiel od štandardného jednovretenového obrábacieho centra, kde jedno vreteno vykonáva všetky rezné operácie postupne, dvojvretenové obrábacie centrum umožňuje obrábať dva obrobky súčasne, alebo umožňuje obrábať jeden obrobok z dvoch strán alebo pomocou dvoch rôznych nástrojov súčasne, v závislosti od konfigurácie stroja.
Koncept je jednoduchý: ak jedno vreteno vyrába jednu súčiastku na cyklus, dve paralelne bežiace vretená môžu súčasne vyrábať dve súčiastky – efektívne zdvojnásobiť výkon bez toho, aby sa proporcionálne zdvojnásobila plocha, operátori alebo pôdorys stroja. V praxi skutočné zvýšenie produktivity závisí od geometrie dielu, od miery, do akej môžu obe vretená bežať súčasne, a od toho, ako dobre je stroj integrovaný do výrobnej bunky. Ale vo veľkoobjemových aplikáciách s vhodnými rodinami dielov sú dvojvretenové CNC obrábacie centrá jedným z najvýkonnejších dostupných nástrojov na zníženie času cyklu a nákladov na diel.
Dvojvretenové stroje sú dostupné v niekoľkých konfiguráciách – vertikálna a horizontálna orientácia, pevné a nezávisle pohyblivé usporiadanie vretien a s rôznymi úrovňami synchronizácie osí medzi dvoma vretenami. Každá konfigurácia je vhodná pre rôzne typy dielov a výrobné scenáre, a preto je pred rozhodnutím o kúpe nevyhnutné dôkladne porozumieť možnostiam.
Ako funguje dvojvretenové obrábacie centrum
Na úrovni stroja, a dvojvretenové obrábacie centrum pracuje na rovnakých základných princípoch CNC ako akékoľvek štandardné obrábacie centrum – servopoháňané lineárne osi, menič nástrojov, chladiaci systém a CNC riadiaca jednotka – avšak s pridanou zložitosťou riadenia dvoch vretien a ich pridruženého upínania obrobku, nástrojov a dráh pohybu súčasne. Riadiaca jednotka CNC musí koordinovať pohyby oboch vretenových hláv vzhľadom na ich príslušné obrobky a zabezpečiť, aby sa tieto dve operácie obrábania navzájom fyzicky ani dynamicky nerušili.
Synchronizovaná vs. nezávislá prevádzka vretena
V synchronizovanom režime obe vretená vykonávajú rovnaké dráhy nástroja na rovnakých obrobkoch súčasne – jeden NC program riadi obe vretená ako zrkadlový obraz alebo priamu kópiu. Toto je najbežnejší prevádzkový režim pre veľkoobjemovú výrobu identických dielov, ako sú automobilové komponenty, telesá hydraulických ventilov alebo telesá čerpadiel. Čas cyklu na diel je v podstate rovnaký ako pri jednovretenovom stroji, ale výkon sa zdvojnásobí, pretože na jeden cyklus sú dokončené dva diely.
V nezávislom režime má každé vreteno svoju vlastnú dráhu nástroja a môže súčasne vykonávať úplne odlišné operácie. To je užitočné pri obrábaní dielu, ktorý si vyžaduje rôzne nastavenia – napríklad vreteno 1 vykonáva hrubé frézovanie, zatiaľ čo vreteno 2 vykonáva dokončovacie vyvrtávanie na predtým hrubovanom obrobku – čo umožňuje stroju pracovať ako dva stroje v jednom kryte. Nezávislá prevádzka vyžaduje kontrolér schopný súčasne spúšťať dva úplne samostatné NC programy, čo je funkcia dostupná na moderných špičkových CNC systémoch, ako sú viackanálové riadiace jednotky Fanuc, Siemens a Mitsubishi.
Usporiadanie hlavy vretena
Fyzické usporiadanie dvoch vretien sa medzi konštrukciami strojov výrazne líši. V konfiguráciách s dvoma vretenami s pevným stúpaním sú obe vretená namontované v pevnej vzdialenosti od seba na rovnakom odliatku vretenovej hlavy, pričom zdieľajú všetky pohyby osí. Toto je najjednoduchší a najpevnejší dizajn, ideálny pre rodiny dielov s konzistentným rozmiestnením prvkov. Dizajn s premenlivým rozstupom umožňuje nastavenie vzdialenosti medzi dvoma vretenami – buď ručne alebo pod CNC riadením – tak, aby vyhovovali rôznym rozstupom dielov a rozmiestneniu upínacích prípravkov. Niektoré pokročilé CNC obrábacie centrá s dvojitým vretenom upevňujú každé vreteno na úplne nezávislé osi, čím dávajú každému vretenu vlastný pohyb X, Y a Z a umožňujú úplne odlišné operácie na súčiastkach umiestnených kdekoľvek v rámci ich príslušných pracovných obálok.
Dvojvretenové vertikálne vs. horizontálne obrábacie centrá
Rovnako ako jednovretenové obrábacie centrá sa dodávajú vo vertikálnej (VMC) a horizontálnej (HMC) konfigurácii, dvojvretenové stroje sú dostupné v oboch orientáciách – a výber medzi nimi má rovnaké dôsledky ako pre jednovretenové stroje, umocnený dodatočnou zložitosťou dvoch vretien.
Dvojvretenové vertikálne obrábacie centrá
Vo vertikálnom obrábacom centre s dvoma vretenami smerujú obe vretená nadol a obrobky sú upevnené na vodorovnom stole pod ním. Táto konfigurácia je intuitívna pre operátorov oboznámených s konvenčnými VMC a je vhodná pre ploché alebo hranolové diely, ktoré potrebujú opracovanie iba z hornej strany. Dve vretená sú zvyčajne usporiadané vedľa seba pozdĺž osi X a najbežnejšie je usporiadanie s pevným rozstupom. Odvádzanie triesok je menej priaznivé ako v horizontálnych konfiguráciách, pretože triesky padajú na obrobok a prípravok, čo si vyžaduje väčšiu pozornosť smeru chladiacej kvapaliny a dizajnu prípravku, aby sa zabránilo nahromadeniu triesok v kritických oblastiach.
Dvojvretenové horizontálne obrábacie centrá
Horizontálne obrábacie centrum s dvojitým vretenom umiestňuje obe vretená horizontálne a smeruje na obrobky namontované na zvislých plochách paliet. Horizontálna orientácia má prirodzenú výhodu padania triesok – gravitácia ťahá triesky preč z reznej zóny a dolu do dopravníka triesok – čo je obzvlášť dôležité pri veľkoobjemovej výrobe, kde sú krátke doby cyklu a riadenie triesok priamo ovplyvňuje kvalitu povrchu a životnosť nástroja. Horizontálne dvojvretenové stroje sú dominantnou konfiguráciou pri obrábaní hnacieho ústrojenstva automobilov, kde sa bloky motorov, hlavy valcov, skrine prevodoviek a podobné komponenty vyrábajú v extrémne vysokých objemoch s úzkymi toleranciami.
Skutočné zisky produktivity: Čo skutočne získate
Teoretické zdvojnásobenie výkonu z dvojvretenového obrábacieho centra znie presvedčivo, ale skutočné zvýšenie produktivity do značnej miery závisí od toho, ako je stroj aplikovaný, naprogramovaný a integrovaný. Tu je úprimný rozpis toho, odkiaľ pochádzajú zisky a kde sú obmedzenia.
Čas cyklu a priepustnosť
Keď obe vretená bežia plne synchronizovane na identických dieloch, produktívny čas rezania je identický s jednovretenovým strojom. Zisk je čisto v priepustnosti – dva diely sú dokončené za cyklus namiesto jedného, takže počet dielov vyrobených za zmenu sa zdvojnásobí, zatiaľ čo doba chodu stroja zostane rovnaká. Pre diel s 4-minútovým cyklom vyrobí jednovretenový stroj 15 dielov za hodinu. Rovnaký cyklus na dvojvretenovom stroji vyrobí 30 dielov za hodinu z rovnakej podlahovej plochy a s rovnakou pozornosťou operátora.
Zníženie neproduktívneho času
Okrem času surového cyklu znižujú dvojvretenové obrábacie centrá podiel neproduktívneho času – nastavovanie, nakladanie, vykladanie, snímanie – v pomere k počtu vyrobených dielov. Vloženie dvoch obrobkov do dvojitého upínača trvá len o niečo dlhšie ako vloženie jedného, takže čas vkladania dielu je približne polovičný. Výmeny nástrojov, snímacie cykly a výmeny paliet sa podobne amortizujú do dvoch častí namiesto jednej, čím sa výrazne zlepšuje celková efektívnosť zariadenia (OEE) v prostrediach s veľkým množstvom zmesí, so stredným až veľkým objemom.
Kde sú zisky obmedzené
Nie všetky operácie majú rovnaký úžitok. Ak jedno vreteno dokončí svoju činnosť výrazne rýchlejšie ako druhé – kvôli rozdielnym hĺbkam rezu, zložitosti funkcií alebo dĺžke dráhy nástroja – rýchlejšie vreteno nečinne čaká na dokončenie druhého, kým sa cyklus skončí a diely sa môžu vyložiť. Tento problém „nevyváženého cyklu“ znižuje efektívne zosilnenie priepustnosti pod teoretický 2x. Dosiahnutie vyvážených cyklov si vyžaduje starostlivé plánovanie procesu, niekedy prerozdelenie funkcií medzi dve vretená alebo úpravu parametrov rezu na vyrovnanie časov cyklov. Pre diely s vysoko asymetrickým rozložením prvkov môže byť výhoda dvojvretenového obrábania obmedzená, pokiaľ stroj nepodporuje úplne nezávislú prevádzku.
Odvetvia a aplikácie, kde sa vyrábajú dvojvretenové stroje Excel
Dvojvretenové obrábacie centrá nie sú univerzálnym riešením – prinášajú najväčšiu hodnotu v špecifických výrobných scenároch. Tu sú odvetvia a typy dielov, v ktorých neustále vykazujú vysokú návratnosť investícií:
- Komponenty automobilovej hnacej jednotky: Bloky motorov, hlavy valcov, veká ložísk kľukového hriadeľa, ojnice, skrine prevodoviek a skrine diferenciálov sú veľkoobjemové, geometricky konzistentné diely, ktoré sú ideálne pre synchronizované spracovanie s dvoma vretenami. Hlavní dodávatelia Tier 1 a OEM obrábacie linky sa pri týchto komponentoch vo veľkej miere spoliehajú na dvojvretenové horizontálne obrábacie centrá.
- Hydraulika a pneumatika: Telesá ventilov, rozdeľovacie bloky, koncové uzávery valcov a telesá čerpadiel sú typicky prizmatické časti opracované v stredných až veľkých objemoch s konzistentnou geometriou – perfektne sa hodia k dvojvretenovým VMC s automatizáciou paliet.
- Komponenty zdravotníckych pomôcok: Komponenty ortopedických implantátov, telá chirurgických nástrojov a kryty implantovateľných zariadení sú často malé, presné diely vyrábané v miernych objemoch z titánu alebo nehrdzavejúcej ocele. Dvojvretenové obrábanie výrazne znižuje náklady na diel v týchto vysoko hodnotných a na náklady citlivých aplikáciách.
- Letecké konštrukčné prvky: Konzoly, armatúry, rebrá a upevňovacie komponenty vyrobené z hliníka alebo titánu ťažia z dvojitého vretenového spracovania, keď sú ročné objemy dostatočné na to, aby odôvodnili vyhradené upevnenie pre obe vretená.
- Puzdrá na spotrebnú elektroniku: Hliníkové kryty, chladiče a konštrukčné rámy pre elektronické produkty sa vyrábajú vo veľmi veľkých objemoch s konzistentnou geometriou, vďaka čomu sú vhodné pre dvojvretenové VMC integrované do automatizovaných výrobných liniek.
- Všeobecné zmluvné obrábanie: Pracovné dielne vyrábajúce opakujúce sa objednávky rovnakej rodiny dielov ťažia z dvojvretenových strojov, keď hlavná skupina dielov môže pracovať dostatočne konzistentne, aby odôvodnila investíciu do prípravku potrebnú na výrobu dvoch kusov.
Kľúčové špecifikácie na porovnanie pri hodnotení dvojvretenových obrábacích centier
Pri porovnávaní dvojvretenových CNC obrábacích centier od rôznych výrobcov štandardná sada špecifikácií definuje výkon, schopnosti a vhodnosť pre vašu aplikáciu. Tu je to, čo každá špecifikácia znamená v praxi:
| Špecifikácia | Čo hľadať | Typický rozsah |
| Rýchlosť vretena | Prispôsobte sa materiálu obrobku – vysoká rýchlosť pre hliník, mierna pre oceľ | 6 000 – 30 000 otáčok za minútu |
| Výkon vretena (každý) | Uistite sa, že každé vreteno má dostatočný výkon pre vaše najťažšie rezy | 7,5 – 37 kW na vreteno |
| Rozstup vretena (stredová vzdialenosť) | Pevné alebo variabilné; musí vyhovovať vašim dielom a rozstupom upínacích prípravkov | 200 – 800 mm (pevné alebo nastaviteľné) |
| Pohyb osi (X/Y/Z) | Potvrďte celkový zdvih krytov kombinovanej pracovnej obálky pre obe vretená | 600 – 2 000 mm (X), 500 – 800 mm (Y/Z) |
| Kapacita zásobníka nástrojov | Zdieľané alebo nezávislé časopisy; celková kapacita ovplyvňuje flexibilitu | 24 – 120 nástrojov (zdieľaných alebo rozdelených) |
| Presnosť polohovania | Rozhodujúce pre diely s nízkou toleranciou – skontrolujte, či obe vretená spĺňajú špecifikácie | ±0,002 – ±0,005 mm |
| CNC ovládač | Musí podporovať viackanálovú prevádzku pre nezávislé ovládanie vretena | Fanuc 31i, Siemens 840D, Mitsubishi M800 |
| Paletový systém | Integrovaný menič paliet znásobuje produktivitu pri operáciách bez osvetlenia | 2-paletový APC na viacpaletový FMS |
Úvahy o nástrojoch a upevnení pre dvojvretenové obrábanie
Požiadavky na nástroje a upínacie prostriedky pre dvojvretenové obrábacie centrum sú náročnejšie ako pre jednovretenové obrábacie stroje a podcenenie tejto investície je častou chybou, ktorá oneskoruje návratnosť samotného stroja.
Sady prispôsobených nástrojov
Keď beží v synchronizovanom režime, obe vretená vykonávajú rovnaké dráhy nástroja pomocou rovnakých nástrojov. Pre rozmerovú konzistentnosť medzi týmito dvoma časťami musia byť rezné nástroje v každom vretene zladené – rovnaké triedy doštičiek, rovnaká geometria nástroja, rovnaká tolerancia hádzania a ideálne rovnaké štádium životnosti nástroja. Opotrebovaný nástroj vo vretene 1 a nový nástroj vo vretene 2 vytvoria diely s rôznymi povrchovými úpravami a rozmerovými výsledkami. Na udržanie kvality dielov pri výrobe s dvomi vretenami je nevyhnutné disciplinované riadenie nástrojov, vrátane výmeny párových nástrojov a dôsledného používania prednastavovača.
Dvojité svietidlá a dizajn paliet
Prevádzka dvoch častí súčasne vyžaduje dve sady uchytenia – buď dva nezávislé upínacie prostriedky na jednej palete, alebo dve samostatné palety naložené v systéme na výmenu paliet. Konštrukcia upínadla musí presne umiestniť každý obrobok v správnej vzdialenosti, aby zodpovedala rozstupu vretena, držať diely pevne proti rezným silám z oboch vretien súčasne a umožňovať jednoduché, opakovateľné nakladanie a vykladanie. Bežne sa používajú modulárne upínacie systémy od dodávateľov, ako sú Schunk, Lang, Vischer & Bolli alebo Jergens, pretože umožňujú rýchle prispôsobenie sa rôznym rodinám dielov bez toho, aby sa pre každú úlohu stavali špeciálne prípravky od začiatku.
Zdieľané vs. nezávislé časopisy s nástrojmi
Niektoré dvojvretenové obrábacie centrá zdieľajú jeden zásobník nástrojov medzi oboma vretenami, pričom menič nástrojov je zodpovedný za smerovanie nástrojov na správne vreteno. To zjednodušuje hardvér zásobníka, ale môže vytvárať prekážky pri výmene nástrojov, ak obe vretená potrebujú meniť nástroje súčasne. Stroje s nezávislými zásobníkmi – jedným pre každé vreteno – eliminujú toto obmedzenie a umožňujú plne asynchrónne výmeny nástrojov, čo je obzvlášť dôležité v nezávislom prevádzkovom režime, kde sa dve vretená môžu nachádzať v rôznych bodoch svojich príslušných programov.
Analýza nákladov: Oplatí sa investovať do dvojvretenového obrábacieho centra?
Dvojvretenové CNC obrábacie centrum zvyčajne stojí o 30–70 % viac ako porovnateľný jednovretenový stroj, v závislosti od konfigurácie, nezávislosti vretena a integrácie automatizácie. Zdôvodnenie tejto prémie musí byť založené na realistickej analýze vašich výrobných požiadaviek, nielen na teoretickom multiplikátore priepustnosti.
- Hranica hlasitosti: Investícia do prípravku, čas programovania a procesné inžinierstvo potrebné na spustenie dvoch častí sa vyplácajú len pri určitom ročnom objeme. Hrubým usmernením možno povedať, že súčiastky s menej ako 500 – 1 000 kusmi ročne nemusia generovať dostatočné úspory na ospravedlnenie dodatočnej zložitosti. Veľkoobjemové diely s desiatkami tisíc kusov ročne sú silnými kandidátmi.
- Úspora podlahovej plochy: Jediný dvojvretenový stroj, ktorý vyrába 30 dielov za hodinu, zaberá oveľa menej priestoru ako dva jednovretenové stroje s rovnakým výkonom. V zariadeniach, kde je podlahová plocha obmedzená, to môže samo o sebe ospravedlniť investíciu.
- Zníženie práce: Jeden operátor môže spravovať jeden dvojvretenový stroj namiesto toho, aby dohliadal na dva samostatné stroje, čím priamo znižuje náklady na prácu na diel a uvoľňuje operátorov pre činnosti s pridanou hodnotou.
- Energetická účinnosť: Prevádzka jedného dvojvretenového stroja spotrebuje menej celkovej energie ako dva jednovretenové stroje pri ekvivalentnom výkone, pretože spustenie vretena, čerpadlá chladiacej kvapaliny, dopravníky triesok a riadiace systémy sú spoločné.
- Doba návratnosti: Pre dobre prispôsobené aplikácie sú reálne doby návratnosti 18 – 36 mesiacov, keď stroj beží na dve alebo tri zmeny denne. Nedostatočná zhoda medzi jednotlivými časťami stroja, nízke využitie alebo časté zmeny zamestnania môžu posunúť návratnosť oveľa viac ako päť rokov.
Poprední výrobcovia dvojvretenových obrábacích centier
Niekoľkí výrobcovia obrábacích strojov si vybudovali silnú reputáciu na trhu s dvojvretenovými obrábacími centrami, pričom každý z nich má výrazné silné stránky, pokiaľ ide o možnosti konfigurácie, úrovne presnosti a cieľové odvetvia. Pri hodnotení dodávateľov zvážte nielen špecifikácie stroja, ale aj dostupnosť technickej podpory aplikácií, náhradných dielov a miestnych služieb.
- Chiron Group (Nemecko): Špecializuje sa na vysokorýchlostné dvojvretenové vertikálne obrábacie centrá s pevnými a premenlivými konfiguráciami rozstupu, ktoré sa široko používajú v automobilových a medicínskych aplikáciách. Známy pre veľmi rýchle časy výmeny nástrojov a vysokú presnosť.
- Mazak (Japonsko/USA): Ponúka konfigurácie s dvoma vretenami v rámci svojich sérií VARIAXIS a HCN, so silnou viackanálovou CNC schopnosťou a možnosťami automatizácie paliet pre flexibilné výrobné systémy.
- Makino (Japonsko): Horizontálne obrábacie centrá série A s dvojvretenovými možnosťami sú štandardnými strojmi na obrábanie hnacieho ústrojenstva automobilov, ktoré sú známe svojou tuhosťou, tepelnou stabilitou a presnosťou.
- Grob Systems (Nemecko/USA): Vyrába vysoko špecializované dvojvretenové 4- a 5-osové obrábacie centrá pre hnacie ústrojenstvo a konštrukčné komponenty leteckého priemyslu, s hlbokou integráciou do systémov automatizovaného prenosového vedenia.
- Brother Industries (Japonsko): Dvojvretenové závitovacie centrá radu Speedio a kompaktné VMC sú obľúbené pre vysokorýchlostné obrábanie malých dielov v elektronike a pri výrobe presných komponentov.
- Doosan (Južná Kórea): Ponúka horizontálne obrábacie centrá s dvomi vretenami v sérii DNM a DCM, ktoré poskytujú cenovo konkurencieschopnú možnosť pre stredne veľké automobilové a všeobecné priemyselné aplikácie.
