Vysvetlenie dvojvretenového obrábacieho centra: Ako to funguje, kľúčové výhody a na čo sa zamerať pri nákupe

Čo je to dvojvretenové obrábacie centrum?

Dvojvretenové obrábacie centrum je CNC obrábací stroj vybavený dvoma nezávislými vretenami, ktoré môžu pracovať súčasne alebo postupne na rovnakom obrobku alebo na dvoch samostatných obrobkoch súčasne. Na rozdiel od konvenčného jednovretenového obrábacieho centra, kde jedno vreteno vykonáva všetky rezné operácie, zatiaľ čo obrobok zostáva v jednej polohe, dvojvretenové obrábacie centrum zásadne mení rovnicu priepustnosti tým, že umožňuje, aby rezanie, nakladanie a výmena nástrojov prebiehali paralelne a nie postupne. Výsledkom je dramatické skrátenie času bez obrábania a zodpovedajúce zvýšenie počtu hotových dielov vyrobených za zmenu.

Táto trieda obrábacích strojov, označovaná tiež ako dvojvretenové obrábacie centrum, dvojvretenové CNC obrábacie centrum alebo dvojvretenový CNC stroj v závislosti od výrobcu a konfigurácie, sa stáva čoraz dôležitejšou pre veľkoobjemovú presnú výrobu v automobilovom, leteckom priemysle, vo výrobe zdravotníckych zariadení a spotrebnej elektroniky. Schopnosť súčasne obrábať dve časti – alebo vykonávať hrubovanie na jednom vretene a dokončovanie na druhom – bez zdvojnásobenia plochy stroja alebo počtu pracovníkov operátora. dvojvretenové obrábacie centrá jedna z najpresvedčivejších investícií do produktivity, ktorú majú dnes výrobcovia presnosti k dispozícii.

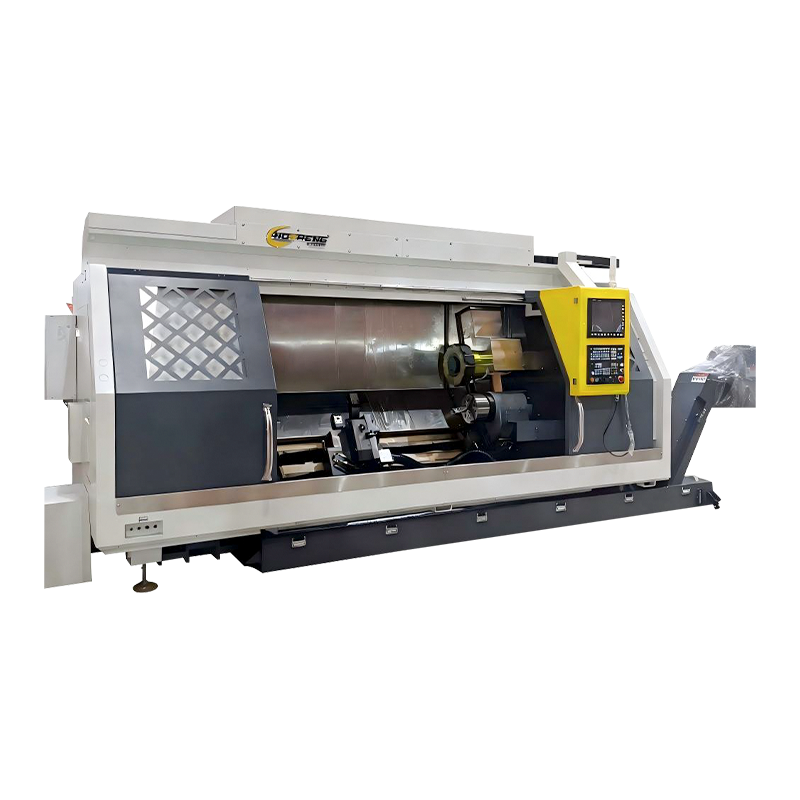

Ako funguje dvojvretenové obrábacie centrum

Princíp činnosti dvojvretenového obrábacieho centra sa líši v závislosti od konkrétnej konfigurácie, ale základná koncepcia je vo všetkých konštrukciách rovnaká: dve vretená zdieľajú spoločnú štruktúru stroja pri zachovaní nezávislého riadenia pohybu, možnosti výmeny nástrojov a rozhrania na manipuláciu s obrobkom. Táto nezávislosť je to, čo umožňuje obom vretenám vykonávať užitočnú prácu súčasne, na rozdiel od usporiadania skupinových nástrojov, kde viacero nástrojov zdieľa jednu os vretena.

V dvojvretenovej konfigurácii s paralelným spracovaním obe vretená pracujú na identických obrobkoch súčasne – po dokončení jedného cyklu sa súčasne vyložia obidva hotové diely a vložia sa dva nové polovýrobky, čím sa čas cyklu na diel skráti na polovicu v porovnaní s jednovretenovým strojom s rovnakými reznými parametrami. V sekvenčnej alebo odovzdávacej konfigurácii – bežnejšie vo variantoch sústružníckeho centra koncepcie s dvoma vretenami – primárne vreteno vykonáva operácie na jednom konci obrobku, potom prenáša diel na druhé vreteno na spätné opracovanie na opačnom konci, čím sa kompletne opracovaná súčiastka dokončí v jedinom nastavení bez manuálneho zásahu. Obrábacie centrá v zmysle, v ktorom dominuje frézovanie, častejšie používajú prístup paralelného spracovania, zatiaľ čo dvojvretenové sústružnícke centrá a frézovacie sústružnícke stroje využívajú obe konfigurácie v závislosti od geometrie dielu.

Synchronizovaná vs. nezávislá prevádzka vretena

Zásadným technickým rozdielom v konštrukcii dvojvretenového obrábacieho centra je, či tieto dve vretená pracujú v plne synchronizovanom pohybe alebo nezávisle. Synchronizovaná prevádzka – kde obe vretená vykonávajú identické dráhy nástroja súčasne na zrkadlovom obraze alebo identických upínadlách – poskytuje najvyššiu priepustnosť pre symetrické rodiny dielov a zjednodušuje NC programovanie, pretože obe vretená riadi jeden program. Nezávislá prevádzka dáva riadiacej jednotke stroja flexibilitu pri spúšťaní rôznych programov, rôznych otáčok vretena, rôznych posuvov a rôznych sekvencií nástrojov na každom vretene súčasne, čo umožňuje výrobu zmiešaných dielov alebo kombináciu hrubovacích a dokončovacích operácií v jednom cykle stroja. Špičkové dvojvretenové CNC obrábacie centrá podporujú obidva režimy, prepínateľné cez riadiace rozhranie CNC, čo dáva dielni flexibilitu na optimalizáciu buď na maximálnu priepustnosť jednej rodiny dielov, alebo maximálnu flexibilitu v rámci zmiešaného výrobného plánu.

Hlavné konfigurácie dvojvretenových obrábacích centier

Dvojvretenové obrábacie centrá sa vyrábajú v niekoľkých štrukturálnych konfiguráciách, z ktorých každá je vhodná pre iné rodiny dielov, objemy výroby a obmedzenia podlahovej plochy. Pochopenie kľúčových konfigurácií pomáha výrobcom prispôsobiť architektúru stroja ich špecifickým výrobným požiadavkám.

Výhody produktivity oproti jednovretenovým obrábacím centrám

Prípad produktivity pre dvojvretenové obrábacie centrum je presvedčivý, ak sa analyzuje na úrovni nákladov na hotový diel, a nie na úrovni obstarávacej ceny stroja. Kľúčové mechanizmy produktivity, ktoré poskytujú dvojvretenové stroje, sa zásadne líšia od jednoduchého chodu na druhú smenu alebo pridania druhého stroja a ich presné pochopenie je dôležité na vytvorenie presného odôvodnenia návratnosti investícií.

• Paralelná výroba dielov zdvojnásobuje výkon na stopu stroja: Keď obe vretená bežia identické diely súčasne, efektívny čas cyklu na diel sa skráti na polovicu bez zvýšenia rezných rýchlostí, posuvov alebo spotreby životnosti nástroja. Obrábacie centrum so 45-sekundovým cyklom s jedným vretenom sa stáva 22,5-sekundovým efektívnym časom cyklu na diel v paralelnom režime s dvoma vretenami – čo je zvýšenie priepustnosti, ktoré by si inak vyžadovalo nákup a prevádzku druhého stroja so všetkými súvisiacimi investičnými nákladmi, podlahovou plochou a réžiou údržby.
• Čas nakladania/vykladania sa absorbuje do cyklu rezania: Na jednovretenovom stroji je každá sekunda strávená nakladaním a vykladaním obrobkov neproduktívnym časom vretena. Na dvojvretenovom obrábacom centre, kým jedno vreteno reže, operátor alebo robot nakladá a odoberá obrobok z druhého vretena. Po dokončení rezacieho cyklu začne zaťažené vreteno okamžite rezať – čas zaťaženia je úplne vyčerpaný. Toto prekrývanie produktívneho a neproduktívneho času môže zlepšiť celkovú efektivitu zariadenia (OEE) o 20–40 % v porovnaní s prevádzkou s jedným vretenom.
• Znížené náklady na prácu na jeden diel: Jeden operátor alebo jedna robotická bunka môže súčasne obsluhovať dve vretená, čím efektívne znižuje priamy objem práce na hotový diel na polovicu. Vo výrobných prostrediach citlivých na náklady na prácu je toto zníženie práce na jednotku často hlavným finančným stimulom pre investície do technológie dvojvretenového obrábania.
• Jednoduché nastavenie pre kompletné obrábanie v konfiguráciách frézovania: V dvojvretenových sústružníckych a frézovacích sústružníckych centrách, ktoré prenášajú obrobky medzi hlavným a vedľajším vretenom, sú všetky obrábacie operácie na oboch koncoch dielu dokončené v jednom nastavení stroja. Eliminácia druhého nastavenia – ktoré na stroji s jedným vretenom vyžaduje samostatnú operáciu, upínanie a kontrolu kvality – odstraňuje významný zdroj polohových chýb a znižuje celkový čas prípravy dielu od surového materiálu po hotový diel.
• Lepšia tepelná stabilita a presnosť v porovnaní s dvoma samostatnými strojmi: Dve časti obrábané súčasne na jednom dvojvretenovom obrábacom centre sú vystavené identickým teplotným podmienkam – rovnakej teplote okolia, rovnakej teplote chladiacej kvapaliny, rovnakému tepelnému stavu konštrukcie – čo znamená, že rozmerové rozdiely medzi týmito dvoma časťami sú minimalizované. Diely vyrobené na dvoch samostatných jednovretenových strojoch môžu vykazovať odchýlky od stroja k stroju spôsobené rozdielmi v tepelnom stave, opotrebovaním nástroja a kalibráciou, čo komplikuje kontrolu kvality vo vysoko presných aplikáciách.

Odvetvia a rodiny dielov sa najlepšie hodia na dvojvretenové obrábanie

Zatiaľ čo koncepcia dvojvretenového obrábacieho centra prináša výhody produktivity v širokej škále aplikácií, určité priemyselné segmenty a rodiny dielov získavajú z tejto technológie najväčšiu hodnotu. Spoločnou témou je veľkoobjemová výroba relatívne zložitých dielov, kde sa skrátenie doby cyklu a eliminácia nastavovania premietne priamo do zmysluplných nákladov na jednotku zlepšenia.

Automobilové hnacie ústrojenstvo a komponenty podvozku

Automobilový priemysel je celosvetovo najväčším používateľom technológie dvojvretenového a viacvretenového obrábania. Komponenty motora vrátane hláv valcov, blokov motorov, ojníc, kľukových hriadeľov a krytov prevodoviek sa vyrábajú v objemoch, ktoré umožňujú aj malé skrátenie doby cyklu v hodnote miliónov dolárov ročne vo výrobnom meradle hlavného dodávateľa OEM alebo Tier 1. Dvojvretenové horizontálne obrábacie centrá sú štandardnou konfiguráciou liniek automobilového hnacieho ústrojenstva, kde paletové systémy kontinuálne posúvajú obrobky a obe vretená spúšťajú synchronizované programy na identických dieloch. Komponenty podvozku vrátane kĺbových spojov, ovládacích ramien a brzdových strmeňov sú podobne vhodné na výrobu s dvoma vretenami vďaka ich takmer symetrickej geometrii, ktorá sa prirodzene mapuje na dvojvretenové paralelné spracovanie.

Letecké konštrukčné a motorové komponenty

Letecká a kozmická výroba čoraz viac využíva dvojvretenové obrábacie centrá pre konštrukčné komponenty – rebrá krídel, nosníky a trupové rámy – kde portálové dvojvretenové stroje dokážu obrábať zrkadlový obraz ľavostranných a pravostranných komponentov súčasne, čím sa skráti na polovicu čas obrábania konštrukčných zostáv, ktoré vyžadujú veľké množstvo spárovaných párov. Pre menšie súčasti motora – časti palivového systému, kryty ovládačov a armatúry prístrojov – vertikálne dvojvretenové obrábacie centrá vyrábajú diely s prísnymi rozmerovými toleranciami, ktoré letecký priemysel vyžaduje, zatiaľ čo dvojvretenová architektúra zachováva výrobné rýchlosti potrebné na podporu programov na výrobu lietadiel.

Výroba zdravotníckych pomôcok

Lekárske implantáty vrátane ortopedických komponentov kolena a bedra, chrbticových implantátov a tiel chirurgických nástrojov sú vynikajúcimi kandidátmi na výrobu dvojvretenových obrábacích centier. Tieto diely sa zvyčajne vyrábajú z ťažko obrobiteľných materiálov, ako je zliatina titánu, kobalt-chróm a nehrdzavejúca oceľ, kde optimalizácia rezných parametrov na základe vretena – namiesto kompromisov v rámci jedného súboru parametrov pre rôzne operácie – môže zmysluplne zlepšiť životnosť nástroja a kvalitu povrchu. Kompletné obrábanie s jedným nastavením, ktoré umožňujú dvojvretenové frézovacie-sústružnícke centrá, je obzvlášť cenné pre zložité geometrie implantátov, kde by viacnásobné nastavenia na konvenčných strojoch zaviedli kumulatívne chyby polohovania nezlučiteľné s úzkymi toleranciami špecifikácií medicínskych zariadení.

Kľúčové špecifikácie, ktoré treba posúdiť pri výbere dvojvretenového obrábacieho centra

Výber správneho dvojvretenového CNC obrábacieho centra pre vašu aplikáciu vyžaduje vyhodnotenie súboru špecifikácií stroja, ktoré presahujú základné parametre uvažované pre jednovretenový stroj. Nasledujúce špecifikácie sú obzvlášť dôležité v kontexte dvoch vretien:

• Otáčky vretena a menovitý výkon: Obidve vretená by v ideálnom prípade mali mať identické dimenzované otáčky, krútiaci moment a výkon, aby sa umožnilo skutočné paralelné spracovanie identických častí. Overte trvalý výkon – nielen maximálny výkon – ktorý určuje schopnosť stroja udržať ťažké rezanie v oboch vretenách súčasne bez tepelného zníženia výkonu pohonov vretena.
• Stredová vzdialenosť vretena (pre konfigurácie vedľa seba): Vzdialenosť medzi dvoma stredovými osami vretena určuje maximálnu veľkosť obrobku, ktorý je možné spracovať na každom vretene a či je možné použiť štandardné upínacie dosky na oboch vretenách súčasne. Stredová vzdialenosť vretena musí byť dostatočne veľká, aby sa zabránilo interferencii medzi dvoma obrobkami a ich upínacími prostriedkami počas súčasného obrábania.
• Nezávislý verzus zdieľaný časopis o nástrojoch: Niektoré dvojvretenové obrábacie centrá používajú jeden zdieľaný zásobník nástrojov, ktorý obsluhuje obe vretená, zatiaľ čo iné poskytujú každému vretenu samostatný zásobník. Nezávislé zásobníky umožňujú, aby každé vreteno niesol súčasne úplne inú sadu nástrojov – čo je nevyhnutné pre výrobu zmiešaných dielov – ale zvyšujú náklady na stroj a pôdorys. Zdieľané zásobníky znižujú náklady, ale vyžadujú starostlivé riadenie nástrojov, aby sa predišlo konfliktom, keď obe vretená požadujú výmenu nástroja súčasne.
• Architektúra CNC riadenia pre dvojvretenové programovanie: Vyhodnoťte schopnosť CNC systému riadiť dva simultánne programy obrábania – ako sa programuje a vykonáva synchronizovaná prevádzka, ako sa riadia konflikty osí medzi dvoma kanálmi, ako alarmy a núdzové zastavenia na jednom vretene ovplyvňujú činnosť druhého vretena a aké simulačné nástroje sú k dispozícii na overenie dvojkanálových programov pred rezaním. Všetky ovládacie prvky od spoločností Fanuc, Siemens, Mazatrol a Heidenhain podporujú dvojkanálovú prevádzku, ale s rôznymi prístupmi k programovaniu a simulačnými možnosťami.
• Kompatibilita systému nakladania obrobkov: Výhoda produktivity dvojvretenového obrábacieho centra sa naplno prejaví len vtedy, keď nakladanie obrobku drží krok s výkonom stroja. Vyhodnoťte kompatibilitu s meničmi paliet, robotickými nakladacími bunkami a dopravníkmi dielov, ktoré dokážu súčasne nakladať a vykladať obe vretená. Nakladací systém musí byť dimenzovaný tak, aby zvládol dvojnásobnú priepustnosť v porovnaní s jednovretenovým strojom bez vytvárania prekážok pri manipulácii.

Programovanie dvojvretenového obrábacieho centra: praktické úvahy

Programovanie dvojvretenového CNC obrábacieho centra vyžaduje dodatočné plánovanie v porovnaní s jednovretenovým programovaním, a to aj vtedy, keď obe vretená bežia identické programy. Pochopenie aspektov programovania špecifických pre prevádzku s dvoma vretenami pomáha obchodom implementovať tieto stroje rýchlo a vyhnúť sa bežným nástrahám, ktoré oneskorujú realizáciu produktivity po inštalácii.

Synchronizované dvojkanálové programovanie

Keď obe vretená spúšťajú rovnaký program súčasne, riadenie CNC vykoná dva kanály programového kódu paralelne so synchronizačnými bodmi – zvyčajne čakacími príkazmi M-kódu – vloženými do kritických bodov, kde oba kanály musia dosiahnuť rovnaký stav programu, než môže pokračovať. Napríklad obe vretená musia dokončiť svoju výmenu nástroja pred tým, než ktorékoľvek z nich začne rezať, aby sa predišlo scenáru, keď sa jedno vreteno pohybuje do reznej polohy, zatiaľ čo druhé je stále v oblasti výmeny nástroja. Mapovanie všetkých požiadaviek na synchronizáciu pred začiatkom programovania a dôkladné testovanie dvojkanálového programu v simulácii pred rezaním vzduchu sú základné kroky, ktoré skúsení programátori s dvoma vretenami nikdy nepreskočia.

Správa korekcií nástroja cez dve vretená

Každé vreteno v dvojvretenovom obrábacom centre má vlastnú sadu registrov dĺžky a polomeru nástroja. Aj keď sú v oboch vretenách použité rovnaké nástroje, korekcie sa musia merať a zadávať nezávisle – odchýlka dĺžky nástroja medzi nominálne identickými nástrojmi od rovnakého výrobcu môže byť 5–20 µm, čo je významné pre prácu s úzkymi toleranciami. Prednastavenie nástrojov offline pomocou prednastavenia nástrojov a zadávanie presných nameraných posunov pre každý súbor nástrojov vretena je správny prístup pre presné diely. Pre veľkoobjemovú výrobu, kde sa SPC monitorovanie rozmerov dielov používa na riadenie kompenzácie opotrebovania nástroja, musí byť systém správy ofsetov nakonfigurovaný tak, aby nezávisle aktualizoval offsety každého vretena na základe spätnej väzby z meracieho systému.

Úvahy o údržbe špecifické pre dvojvretenové obrábacie centrá

Údržba dvojvretenového obrábacieho centra zahŕňa všetky štandardné úlohy preventívnej údržby jednovretenového stroja – mazanie vretena, starostlivosť o vodiace dráhy, riadenie chladiacej kvapaliny, výmena filtra – avšak s dvojnásobným rozsahom as ďalšími aspektmi špecifickými pre dvojvretenovú architektúru. Nasledujúce postupy údržby sú obzvlášť dôležité pre udržanie spoľahlivosti a presnosti pri prevádzke s dvoma vretenami:

• Nezávislé monitorovanie teploty vretena: Obidve vretená by sa mali jednotlivo monitorovať z hľadiska prevádzkovej teploty prostredníctvom diagnostického systému stroja. Rozvíjajúci sa problém s ložiskom alebo problém s mazaním v jednom vretene sa prejaví ako zvýšená teplota vretena skôr, ako spôsobí problém s výkonom alebo presnosťou. Vytvorte teplotné profily základnej línie pre obe vretená za definovaných rezných podmienok a okamžite preskúmajte akúkoľvek odchýlku od základnej línie.
• Porovnávacia kontrola presnosti medzi vretenami: Pravidelne obrábajte identické skúšobné kusy na každom vretene nezávisle a porovnávajte rozmerové výsledky. Rozmerové rozdiely medzi vretenami naznačujú rozdielny teplotný posun, opotrebovanie vodiacich dráh alebo kalibračné rozdiely, ktoré si vyžadujú korekciu skôr, ako ovplyvnia kvalitu výroby. Včasné zachytenie odchýlky v presnosti medzi vretenom a vretenom umožňuje korekciu pomocou nastavenia ofsetu skôr, ako si to bude vyžadovať mechanický zásah.
• Riadenie kapacity dopravníka triesok: Dvojvretenové obrábacie centrum generuje triesky dvojnásobnou rýchlosťou ako jednovretenový stroj. Overte, či je systém dopravníka triesok dimenzovaný pre kombinované zaťaženie triesok a či plán údržby dopravníka počíta s vyšším objemom triesok. Poruchy dopravníka triesok v dôsledku preťaženia sú častou príčinou neplánovaných odstávok na strojoch s dvoma vretenami, ktoré boli prevedené z jednovretenových liniek bez modernizácie infraštruktúry na manipuláciu s trieskami.
• Údržba chladiaceho systému: Dve súčasne rezné vretená kladú výrazne vyššie nároky na chladiaci systém ako jedno vreteno. Pravidelne kontrolujte prietok čerpadla chladiacej kvapaliny a výstupný tlak, udržujte koncentráciu chladiacej kvapaliny v rámci špecifikácií – vyššie rýchlosti odstraňovania kovu produkujú viac tepla a kladú väčšie nároky na mazanie chladiacej kvapaliny – a čistite filtre nádrže chladiacej kvapaliny častejšie, než by naznačoval plán údržby jedného vretena.
